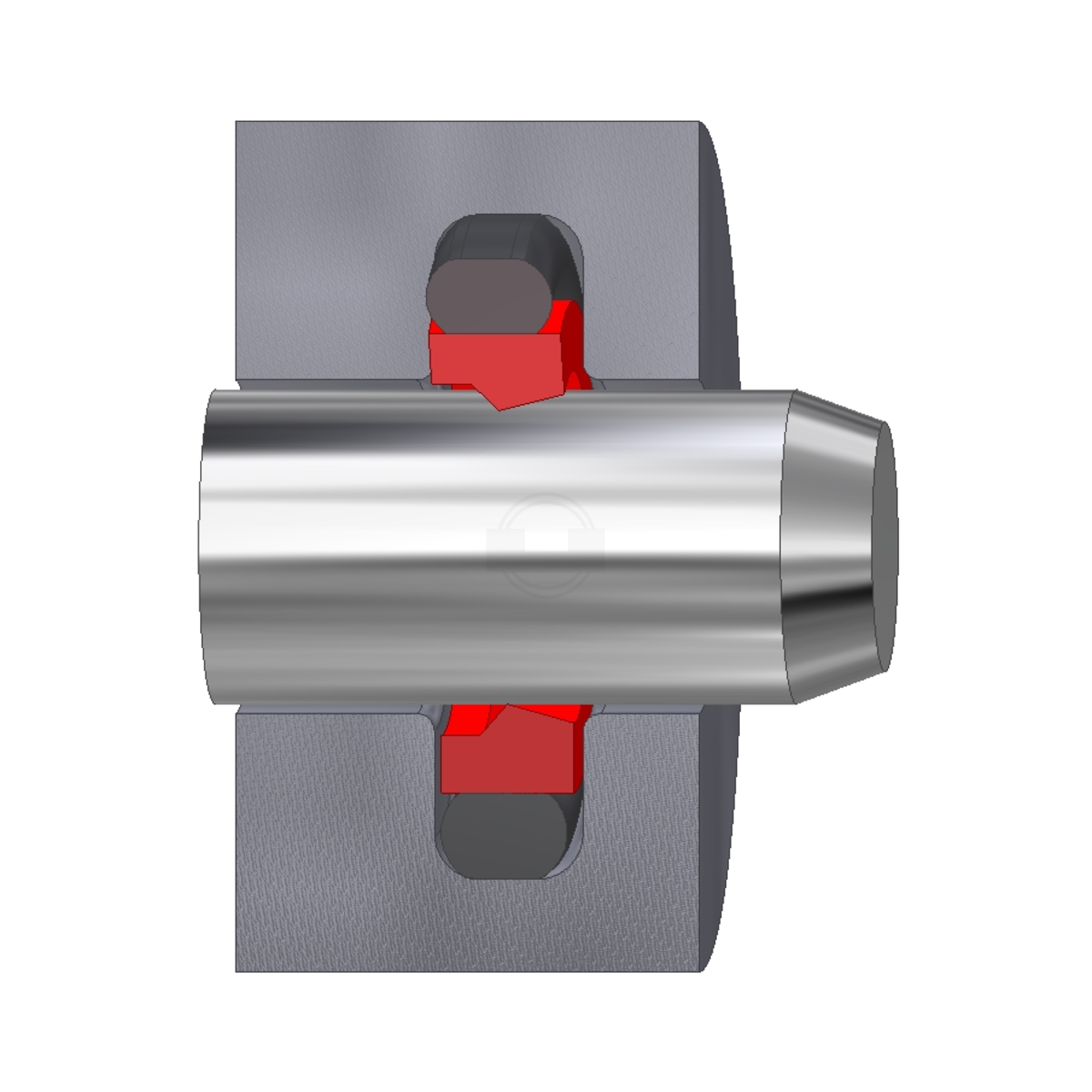

Stuftef SS ist ein einfachwirkendes Dichtelement, das aus einer PTFE Dichtung und einem O-Ring als Vorspannelement besteht. Stuftef SS ist ein aktives Dichtelement, da durch den wirkenden Systemdruck die Pressung auf die Dichtkante erhöht wird. Durch die besondere Geometrie von Stuftef SS wird ein an der Stange anhaftender Schmierfilm beim Rückhub wieder in den Druckraum hinein gefördert.
Das PTFE Compound wird zur Verbesserung der Druckfestigkeit mit Bronze oder Kohle Graphit gefüllt, andere Compounds sind auf Anfrage erhältlich. O-Ringe sind in allen gängigen Werkstoffen erhältlich. Besonders geeignet für Hydraulik- und Pneumatikzylinder, Armaturen, Pressen und Werkzeugmaschinen.
Stuftef SS
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Standard einfachwirkende Stangendichtung für Hydraulikzylinder
Werkstoffe
Elastomere, PTFE, PTFE mit Füllstoffe
Technische Werte
Material
Druck
bis 40 MPa
Temperatur
-30°C / +80°C (werkstoffabhängig)
Geschwindigkeit
bis 10 m/s
Druck
bis 40 MPa
Temperatur
-20°C / +200°C (werkstoffabhängig)
Geschwindigkeit
bis 10 m/s
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
