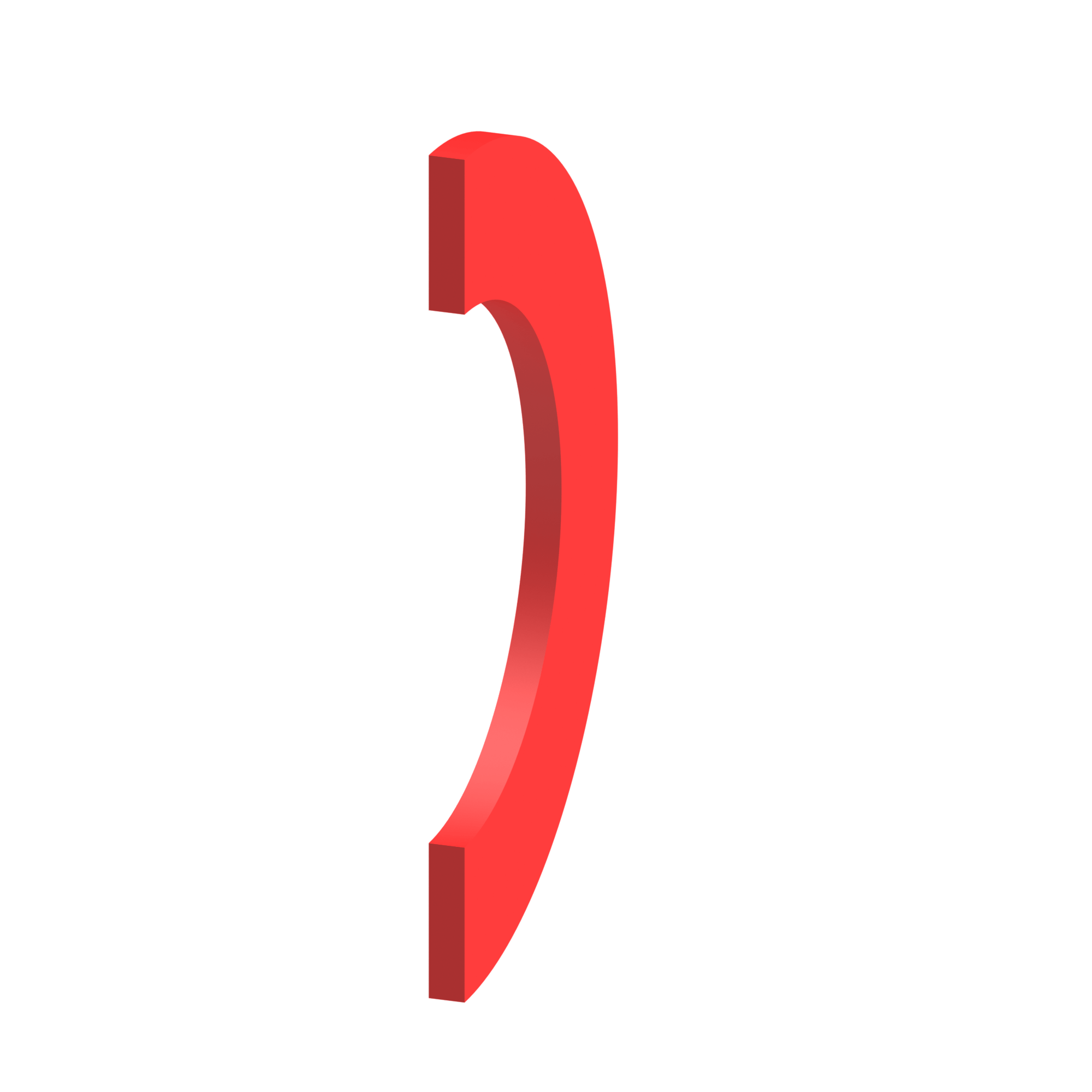

Stützring BU – ungeschlitzt
Geschlossenes Rechteckprofil für geteilte Nuten ...
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Schutzelement gegen Spaltextrusion bei elastomeren Dichtelementen
Werkstoffe
PTFE, PTFE mit Füllstoffe
Technische Werte
Zur Detailseite
Material:
PTFE
Druck: Statisch bis 250 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Temperatur: -200°C / +260°C (werkstoffabhängig)
Geschwindigkeit: Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s

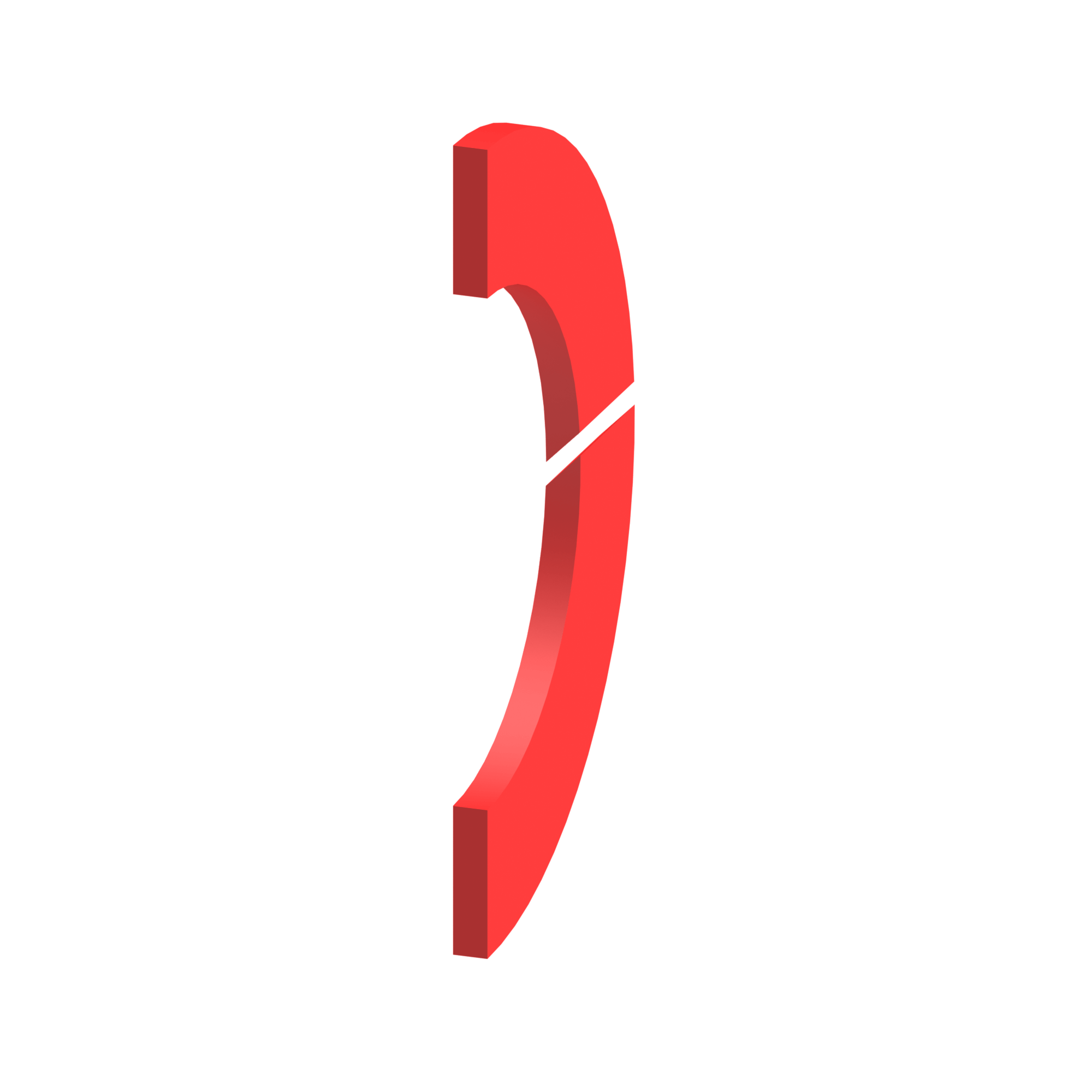

Stützring BG – geschlitzt
Geschlitztes Rechteckprofil, leichte Montierbarkeit für geschlossene Nuten ...
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Schutzelement gegen Spaltextrusion bei elastomeren Dichtelementen
Werkstoffe
PTFE, PTFE mit Füllstoffe
Technische Werte
Zur Detailseite
Material:
PTFE
Druck: Statisch bis 250 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Temperatur: -200°C / +260°C (werkstoffabhängig)
Geschwindigkeit: Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s

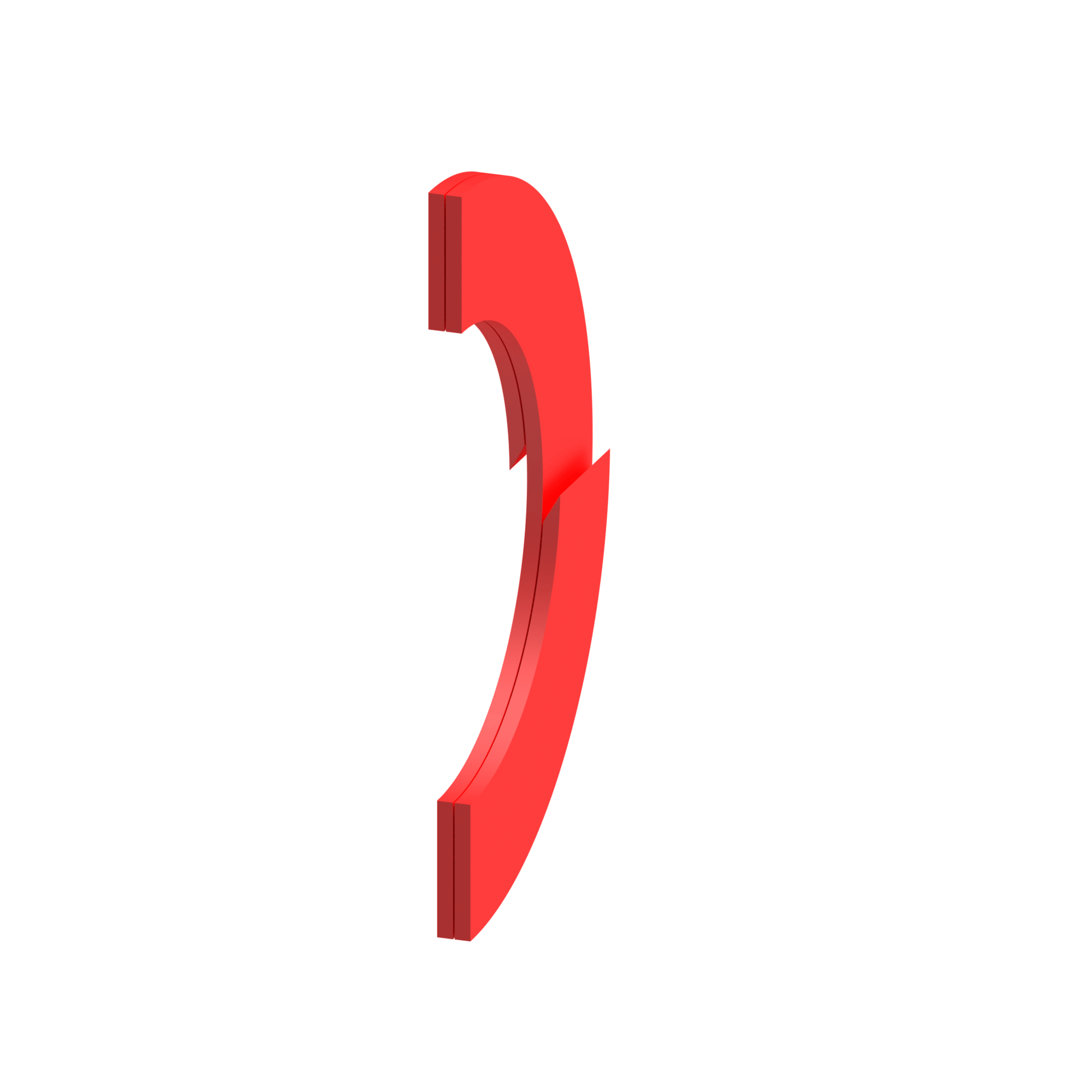

Stützring BS – Spiralform
Form einer Spirale, leichte Montierbarkeit ...
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Technische Werte
Zur Detailseite
Material:
PTFE
Druck: Statisch bis 250 MPa
Linear bis 40 MPa
Rotatorisch bis 5 MPa
Linear bis 40 MPa
Rotatorisch bis 5 MPa
Temperatur: -200°C / +260°C (werkstoffabhängig)
Geschwindigkeit: Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s
Stützring BB – konkav ungeschlitzt
Geschlossenes Profil mit konkaver Eindrehung für geteilte Nuten ...
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Schutzelement gegen Spaltextrusion bei elastomeren Dichtelementen
Werkstoffe
PTFE, PTFE mit Füllstoffe
Technische Werte
Zur Detailseite
Material:
PTFE
Druck: Statisch bis 250 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Temperatur: -200°C / +260°C (werkstoffabhängig)
Geschwindigkeit: Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s

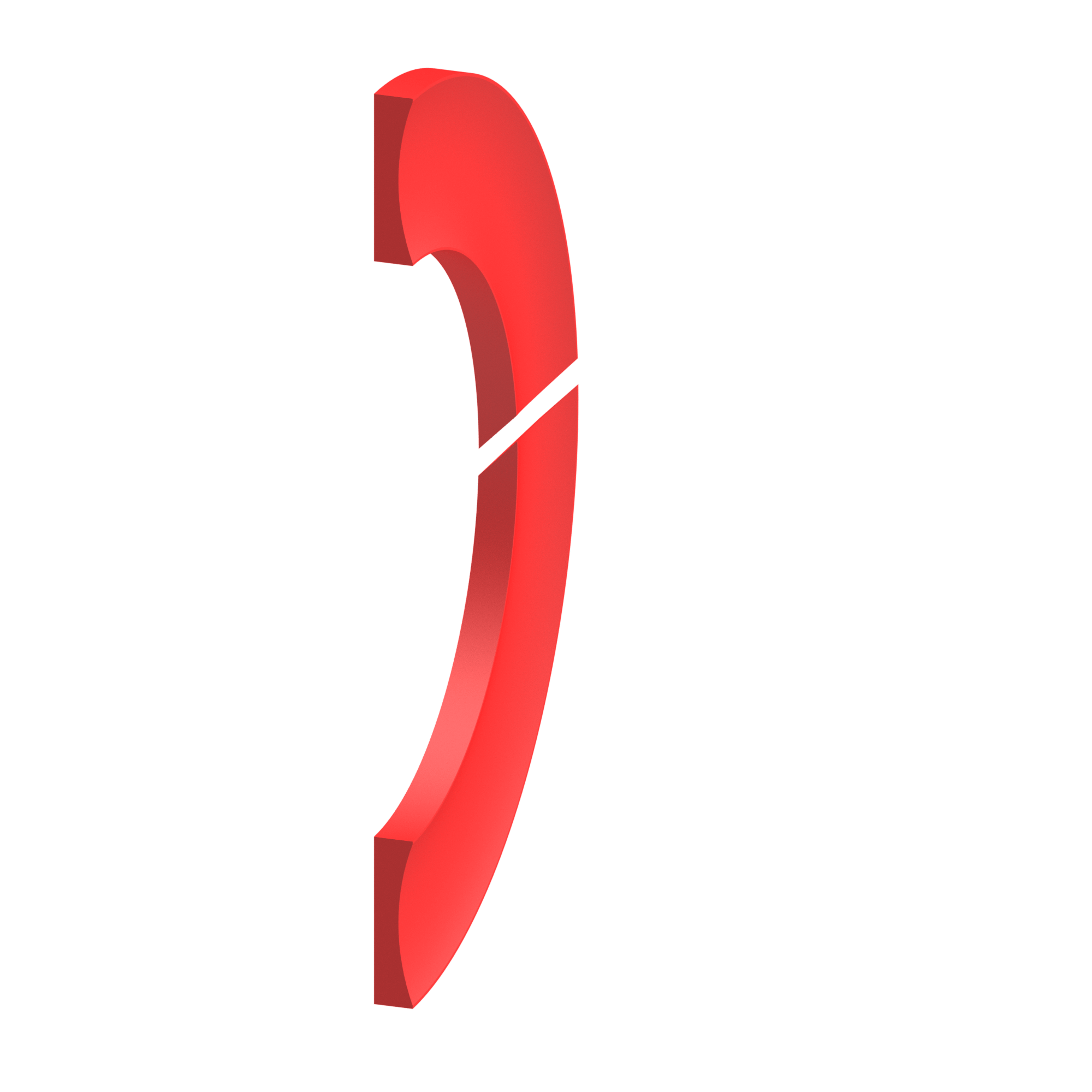

Stützring BC – konkav geschlitzt
Der Stützring BC hat ein geschlitztes Profil mit einer konkaven
Eindrehung und eignet sich aufgrund der leichten Montierbarkeit für alle
Einbauvarianten. Sehr gute O-Ringabstützung bei sehr hohen und
pulsierenden Drücken.
Durch konkave Anlageform Verbesserung der Formstabilität und Lebensdauer bei hohen, pulsierenden Druckverhältnissen.
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Technische Werte
Zur Detailseite
Material:
PTFE
Druck: Statisch bis 250 MPa statisch
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Temperatur: -200°C / +260°C (werkstoffabhängig)
Geschwindigkeit: Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s

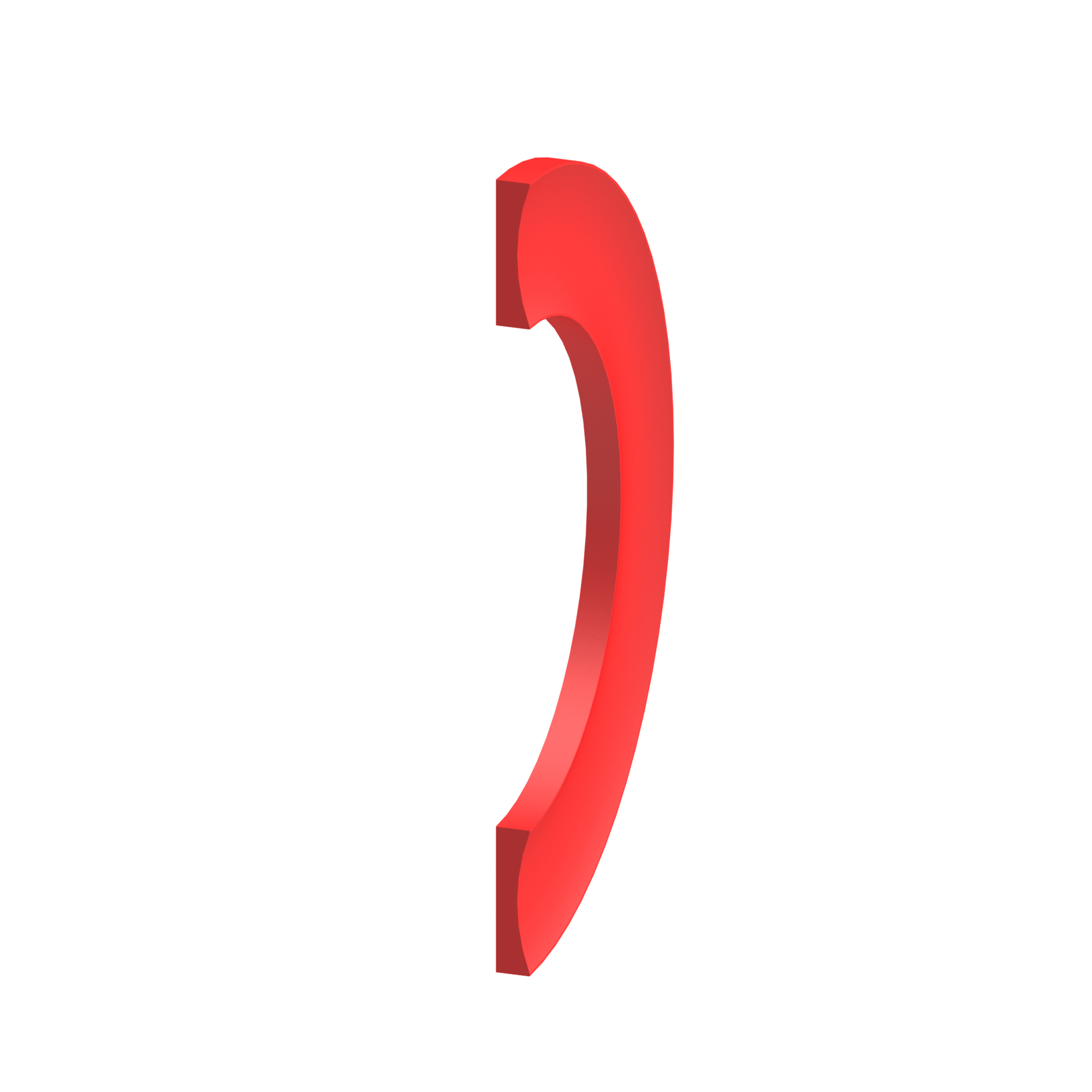

Stützring BE – konkav ungeschlitzt
Geschlossenes Profil konkaver Eindrehung, leichte Montierbarkeit ...
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Technische Werte
Zur Detailseite
Material:
Druck: Statisch bis 30 MPa statisch
Linear bis 20 MPa
Linear bis 20 MPa
Temperatur: -30°C / +80°C (werkstoffabhängig)
Geschwindigkeit: bis 0,5 m/s
Druck: Statisch bis 30 MPa
Linear bis 10 MPa
Linear bis 10 MPa
Temperatur: -20°C / +200°C (werkstoffabhängig)
Geschwindigkeit: bis 0,5 m/s
