Statische Dichtungen X-Ring

Der X-Ring wird überwiegend für dynamische Anwendungen und auch zur statischen Abdichtung (radial und axial) verwendet werden. Der X-Ring ist ein leistungsfähiges Dichtelement für eine Vielzahl unterschiedlichsten Anwendungsfällen. Elastomerwerkstoffe in verschiedensten Ausführungen ermöglichen die Abdichtung in einer Vielzahl von unterschiedlichsten Medien. Der X-Ring ist ein endloser Runddichtring mit einem nahezu quadratischen Profil.

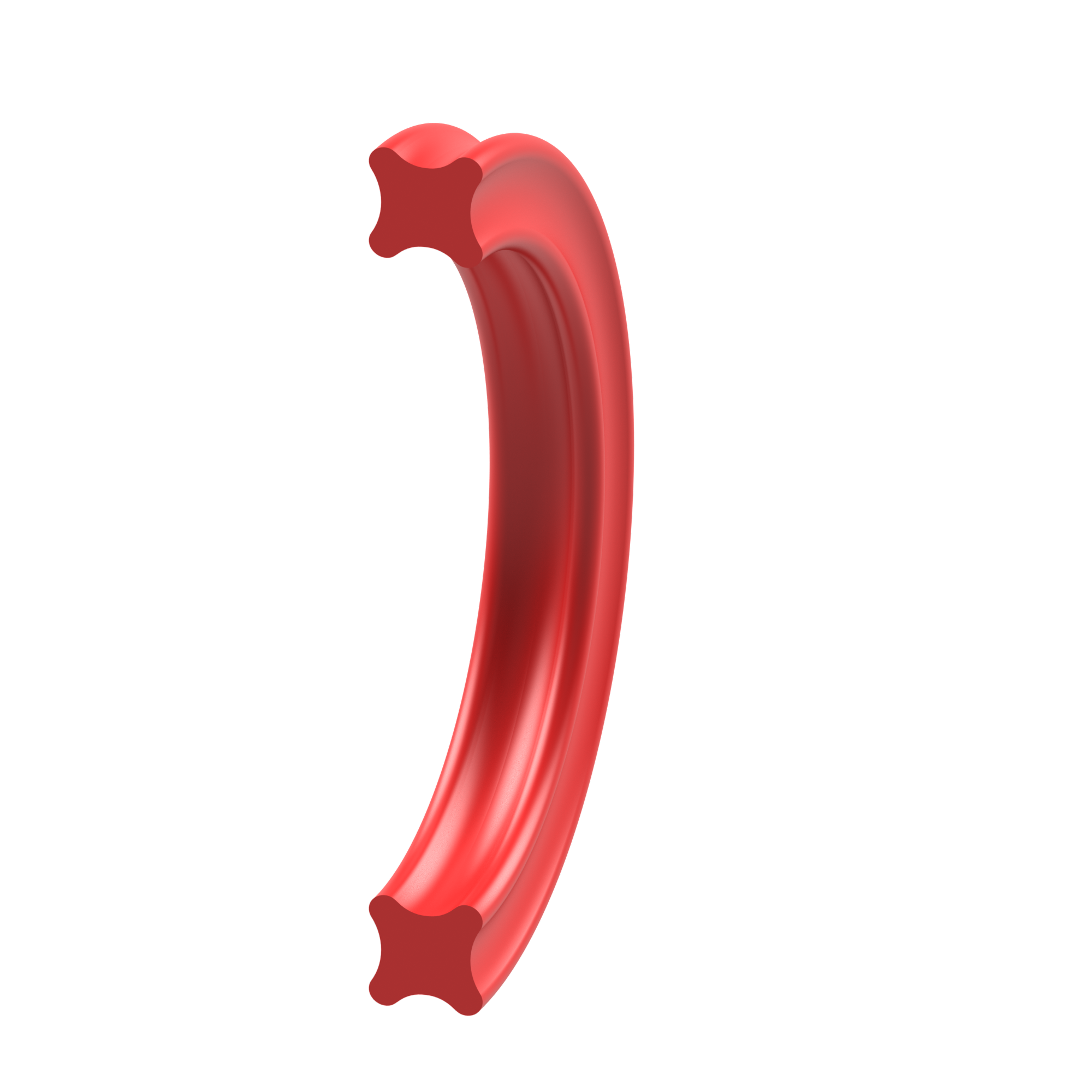

X-Ring

Vierlippendichtelement in Ringform mit nahezu quadratischem Profil ...
X-Ring
Einsatzmöglichkeiten
Statisch
Statisch
Statisch
Dynamisch
Einfachwirkend
Einfachwirkend
Doppeltwirkend
Doppeltwirkend
Linear
Linear
Rotierend
Rotierend
Oszilierend
Oszilierend
Hauptanwendungen Statische und dynamische Anwendungen, bei der das Verdrillen der Schnur verhindert wird
Werkstoffe Elastomere
Technische Werte
Material:
Druck: Statisch bis 40 MPa (ab 5 MPa mit Stützring)
Linear bis 30 MPa (ab 5 MPa mit Stützring)
Rotatorisch bis 15 MPa (ab 5 MPa mit Stützring)
Temperatur: -30°C / +80°C (werkstoffabhängig)
Geschwindigkeit: linear bis 0,5 m/s
rotierend bis 2 m/s
Druck: Statisch bis 40 MPa (ab 5 MPa mit Stützring)
Linear bis 30 MPa (ab 5 MPa mit Stützring)
Rotatorisch bis 15 MPa (ab 5 MPa mit Stützring)
Temperatur: -30°C / +150°C (werkstoffabhängig)
Geschwindigkeit: linear bis 0,5 m/s
rotierend bis 2 m/s
Druck: Statisch bis 40 MPa (ab 5 MPa mit Stützring)
Linear bis 30 MPa (ab 5 MPa mit Stützring)
Rotatorisch bis 15 MPa (ab 5 MPa mit Stützring)
Temperatur: -20°C / +200°C (werkstoffabhängig)
Geschwindigkeit: linear bis 0,5 m/s
rotierend bis 2 m/s
Druck: Statisch bis 40 MPa (ab 5 MPa mit Stützring)
Linear bis 30 MPa (ab 5 MPa mit Stützring)
Rotatorisch bis 15 MPa (ab 5 MPa mit Stützring)
Temperatur: -40°C / 130°C (werkstoffabhängig)
Geschwindigkeit: linear bis 0,5 m/s
rotierend bis 2 m/s
