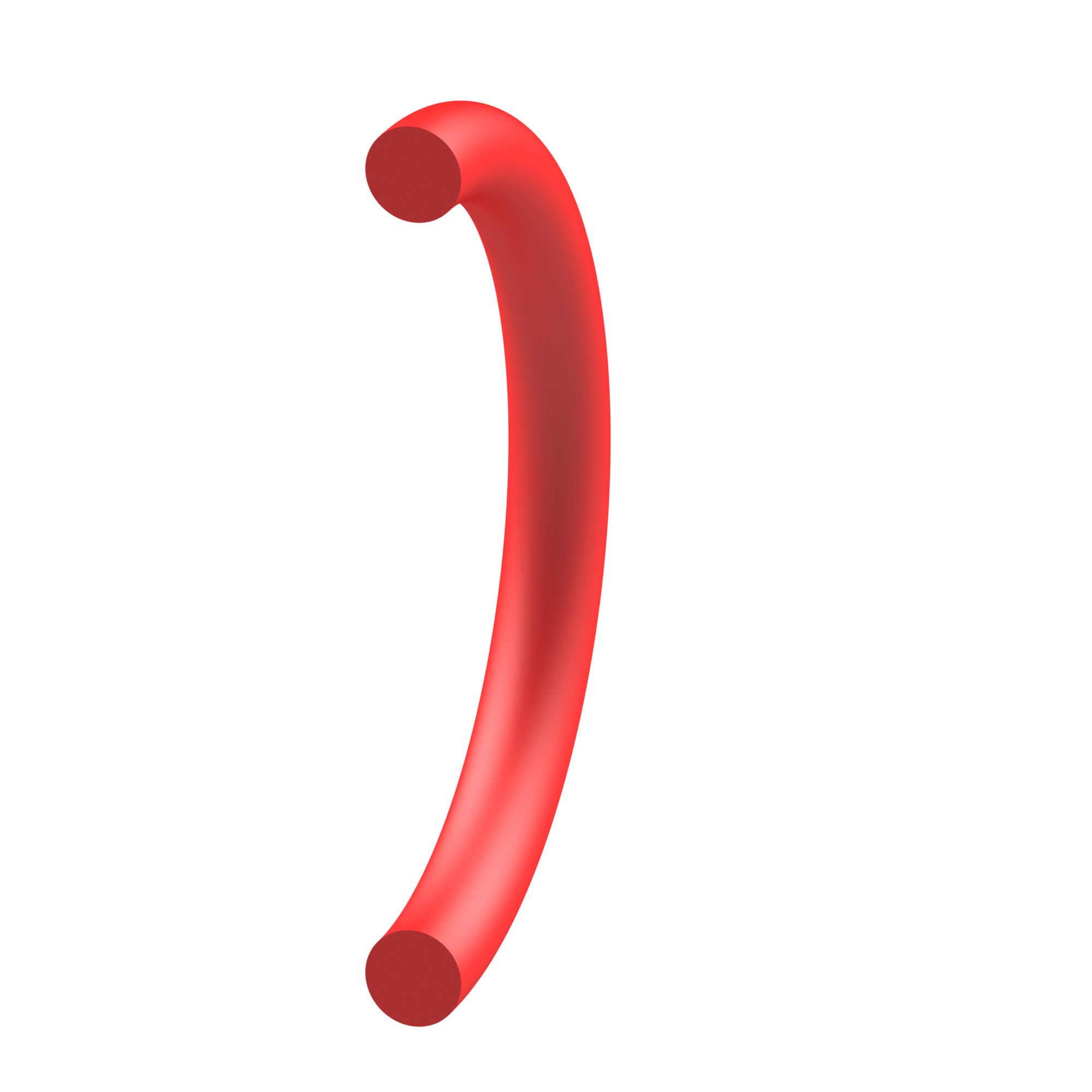

Statische Dichtungen O-Ring

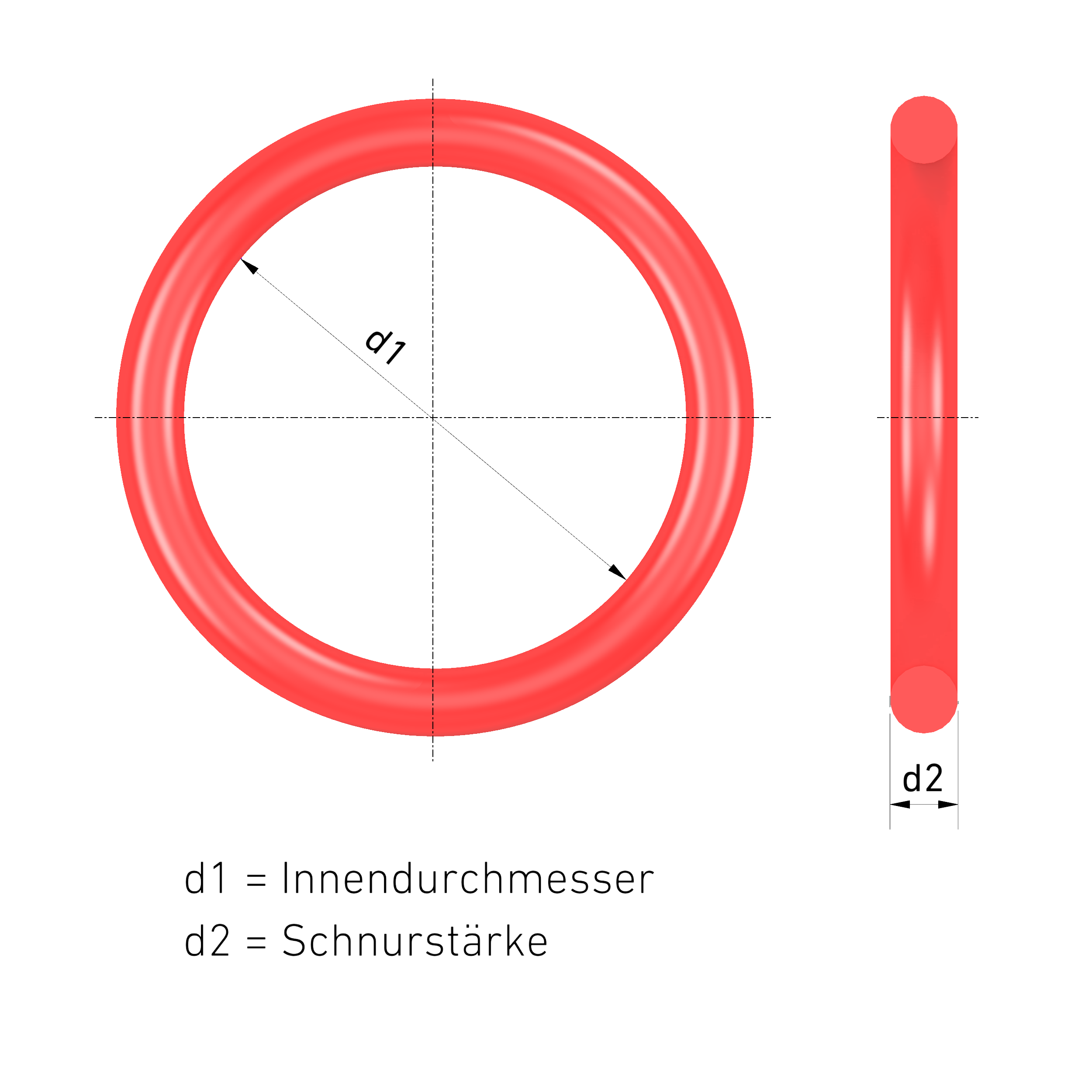

Definition der O-Ring Abmessungen und Bestellgrößen

• Innendurchmesser d1

von ca. 0,70 mm bis 5000 mm

• Schnurstärke d2

von ca. 0,2 mm bis 30 mm

Dichtwirkung

Die Dichtwirkung des O-Rings ergibt sich beim Einbau aus dem axialen oder radialen Verpressen seines Querschnittes.

Er gilt als aktives Dichtelement, da durch das annähernd inkompressible Verhalten der Elastomerwerkstoffe die Pressung auf die Dichtflächen durch den wirkenden Systemdruck noch erhöht wird.

Konstruktionshinweise

Allgemein:
Bei allen Anwendungsfällen empfehlen wir bei der Auswahl der O-Ring Schnurstärke d2 den größtmöglichen Querschnitt zu wählen. Insbesondere bei ungünstiger Toleranzlage ist die nächst größere Schnurstärke zu bevorzugen.

• max. 6% gedehnt
• max. 3% gestaucht werden

Nutfüllgrad:
Der Füllgrad der Nut des O-Rings darf im eingebauten Zustand nicht > 80% betragen. Bei Sonderanwendungen wie beispielsweise Vakuum, kontaktieren Sie bitte unsere Anwendungsberater.

Einbauvorpressung:
Die Dichtwirkung des O-Rings wird durch seine Vorpressung erreicht. Als Minimalwert gilt für die:

• Hydraulik 6%
• Pneumatik 2%

Je nach Anwendungsfall sollten nachfolgende Werte erreicht werden:

• dynamische Abdichtung 6-20%
• statische Abdichtung 15 – 30%

Spaltweiten:

Ein zu großer Dichtspalt führt durch Spaltextrusion zur Zerstörung des Elastomer O-Rings.

O-Ringe aus Werkstoff mit Härte 90 Shore A erlauben geringfügig größere Spaltweiten als 70 Shore A Standard O-Ringe.

Grundsätzlich empfiehlt sich der Einsatz von Stützringen ab einem Druck von ca. 5 MPa. Es gilt zu berücksichtigen, dass die Nutbreite für die O-Ring-Stützringkombination größer ausgeführt werden muss

Montagehinweise

Um Fehlerquellen sicher ausschließen zu können, müssen bei der O-Ring Montage folgende Punkte zur Sicherstellung der Dichtfunktion erfüllt sein:

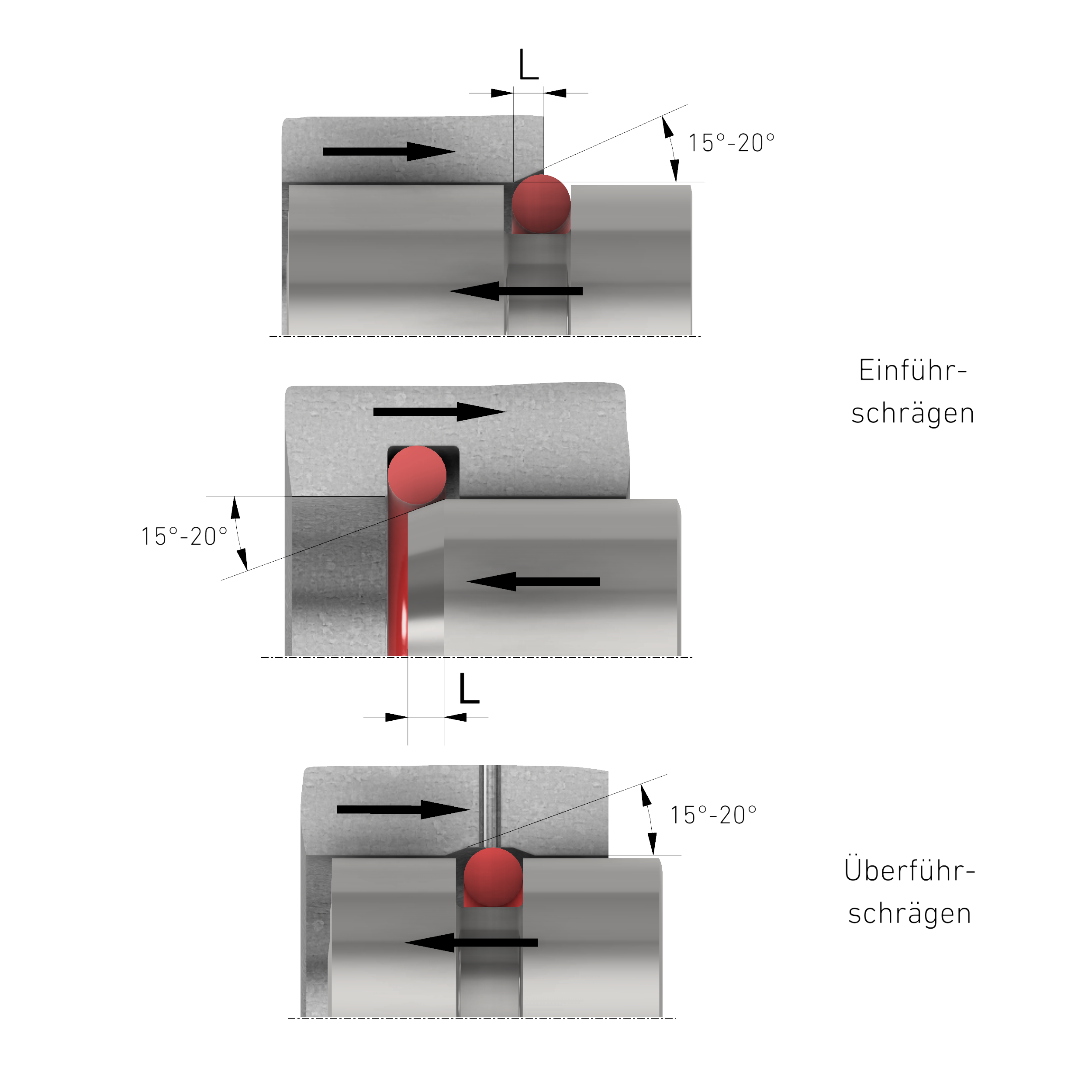

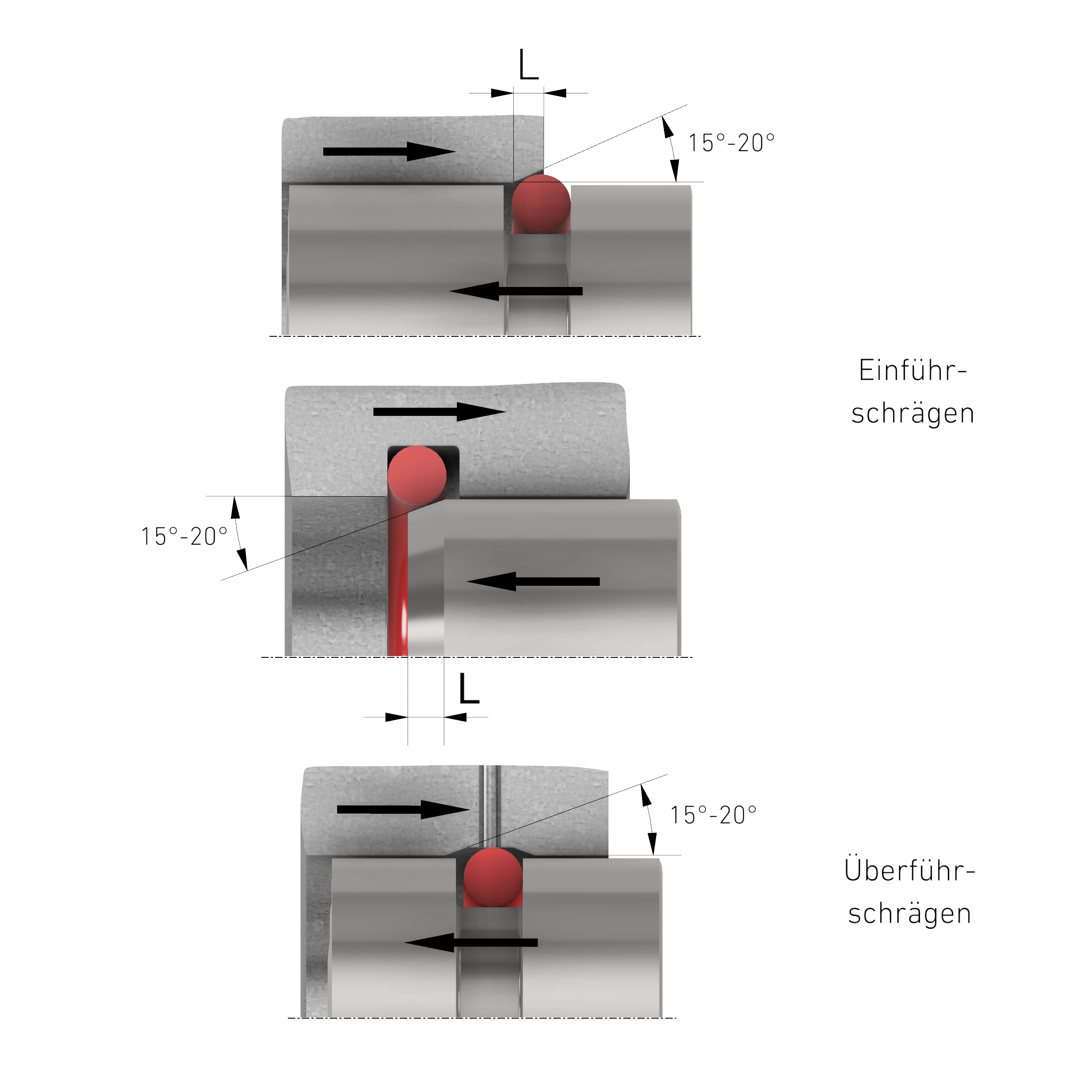

• definierte Einführschrägen, gratfreier abgerundeter Übergang,
• Oberflächenqualität Ra < 0.8 µm Rz < 4 µm
• gratfreie abgerundete Bohrungen, Schlitze und Kanten
• Gewinde, Nuten, Einstiche etc. mittels einer Schutzhülle abdecken
• ggf. Schmierung (ohne Feststoffzusätze)
• Einsatz von Montagehilfen beim Überfahren von scharfen Kanten oder Ecken (z.B. Gewinde)
• Montagehilfen benutzen, die aus Kunststoff bestehen und frei von scharfen Kanten sind
• schmutz- / partikelfreie Dichtstelle
• kein Überdehnen des O-Rings
• kein Verdrehen und Verdrillen des O-Rings
