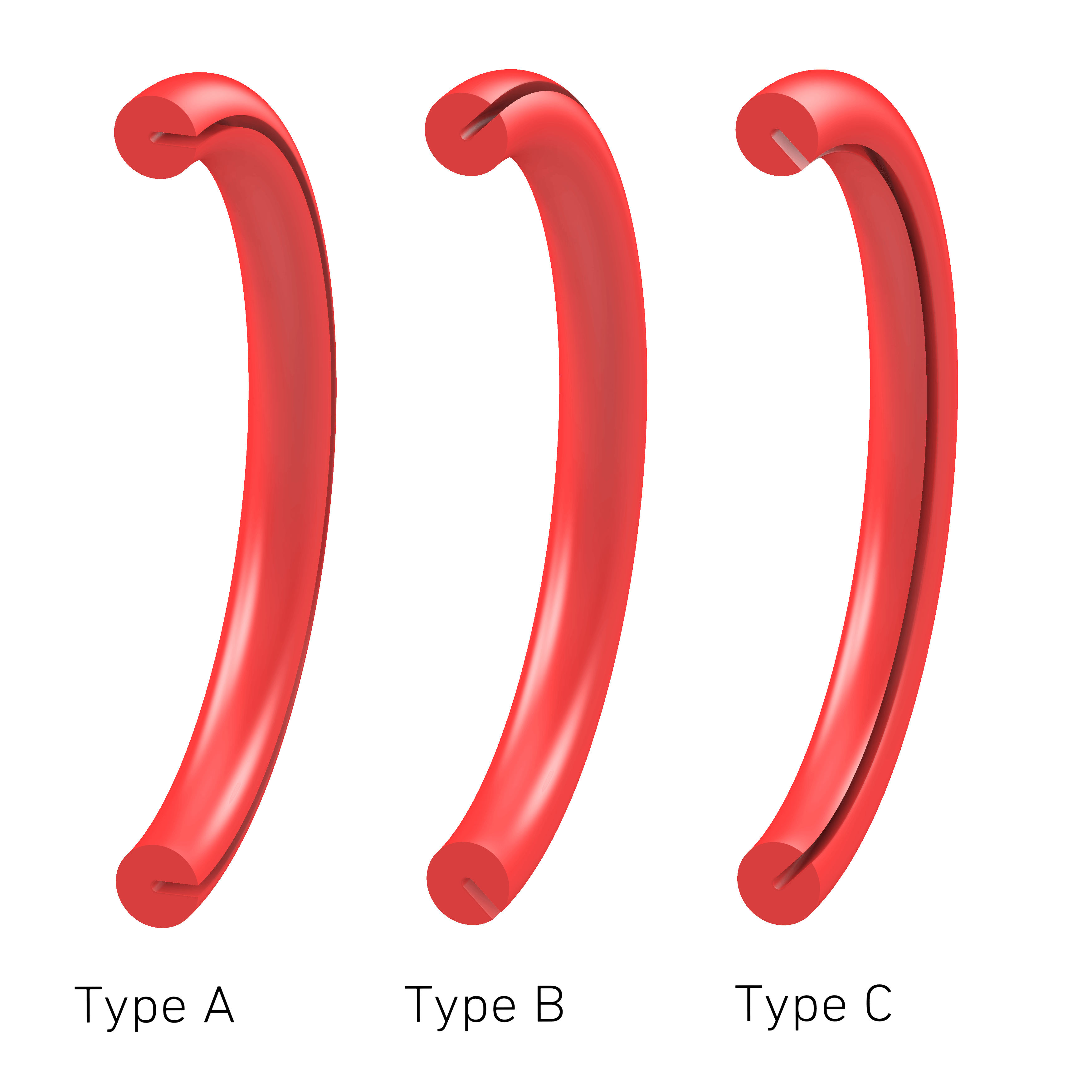

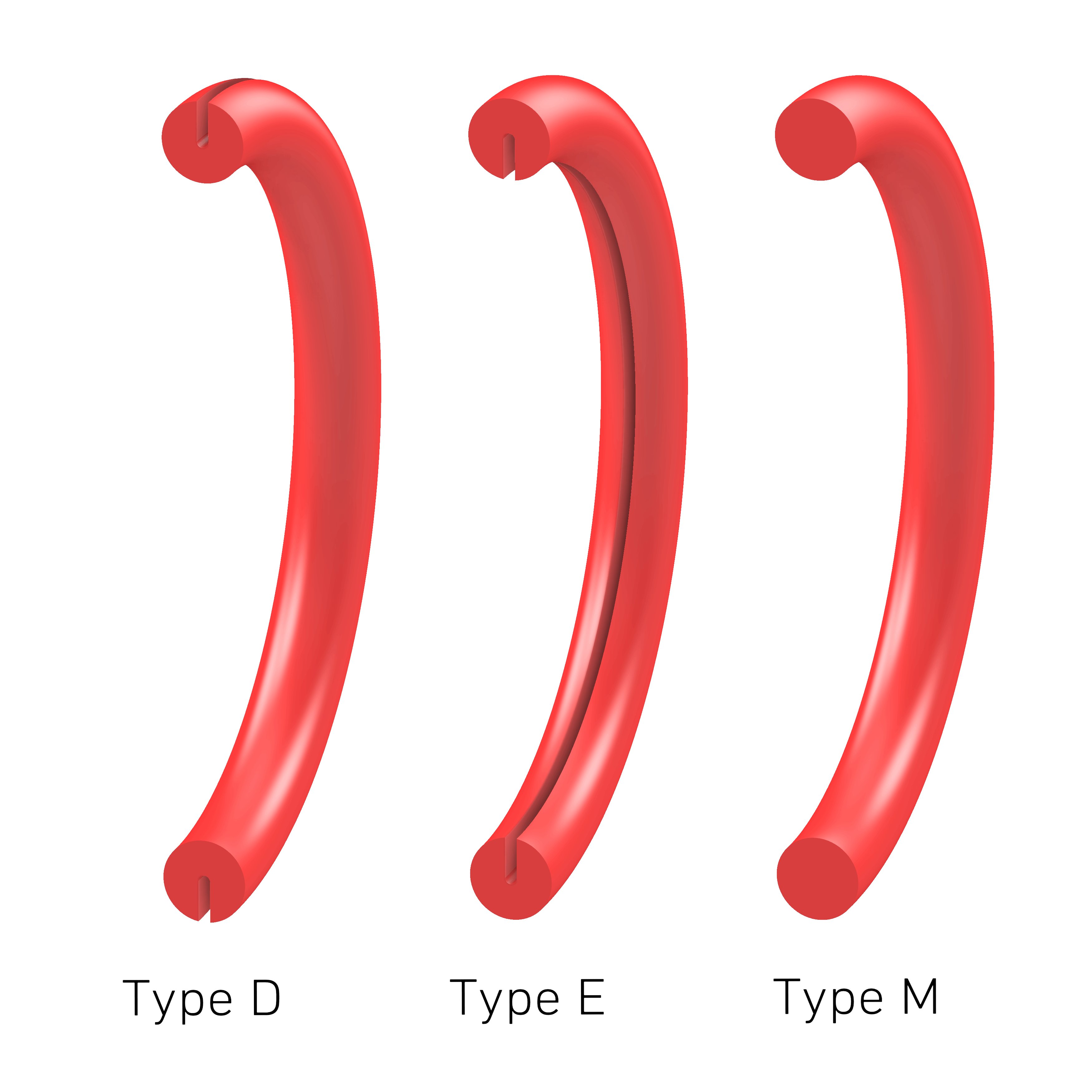

Bei einem PTFE O-Ring handelt es sich um einen endlosen Rundring mit einem kreisförmigen Querschnitt, der überwiegend als axial statische Dichtung eingesetzt wird. Die Dichtwirkung ergibt sich beim Einbau durch das Verpressen des Querschnitts. Da PTFE annähernd keine elastischen Eigenschaften besitzt, wird in den Rundring ein Spreizschlitz eingearbeitet, der immer der Druckseite zugewandt sein muss.
PTFE O-Ringe kommen immer dann zum Einsatz, wenn die üblichen Elastomer O-Ringe den thermischen oder chemischen Anforderungen nicht standhalten. Durch die gute chemische Beständigkeit, der physiologischen Unbedenklichkeit und der Sterilisierbarkeit kommen sie häufig in der chemischen Industrie, der Petrochemie sowie in der Medizin- und Lebensmittelindustrie zum Einsatz.
PTFE O-Ring
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Einfaches Dichtelement für erhöhte chemische und thermische Resistenz
Werkstoffe
PTFE, PTFE mit Füllstoffe
Vorteile
- hohe chemische Beständigkeit
- Temperaturbeständigkeit von -200°C bis zu +260°C
- gute Gleiteigenschaften
- physiologisch unbedenklich, sterilisierbar
- Einsatz in der Lebensmittel-, Chemie-, Pharmaindustrie
- niedriger Reibungskoeffizient
Einsatzbereich
PTFE O-Ringe finden überall dort Anwendung, wo die üblichen Elastomer O-Ringe den thermischen und chemischen Anforderungen nicht mehr standhalten. PTFE ist bei nahezu allen Medien einsetzbar; Einschränkungen bestehen lediglich bei flüssigen Alkalimetallen und einigen Fluor-, Halogenverbindungen.
Durch die hervorragende chemische Beständigkeit, der physiologischen Unbedenklichkeit und der Sterilisierbarkeit findet man sie in der Petrochemie, der Lebensmittel-, Chemie und Pharmaindustrie.
Haupteinsatzbereiche:
- statische Abdichtungen – zwischen Flanschen, Gehäuseteilen und Deckeln
Einsatzparameter:
Für eine sichere Dichtfunktion müssen Einsatzparameter und ihre Grenzwerte im Gesamten zueinander geprüft werden.
Technische Werte
Material
PTFE, PTFE mit Füllstoff
Druck
bis 40 MPa
Temperatur
-200°C / + 260°C (werkstoffabhängig)
Geschwindigkeit
-
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Weitere O-Ringe
O-Ring
Definition der O-Ring Abmessungen und Bestellgrößen
- Innendurchmesser d1 von ca. 3 mm
- Schnurstärke d2 von ca. 0,5 mm bis 12 mm
Dichtwirkung

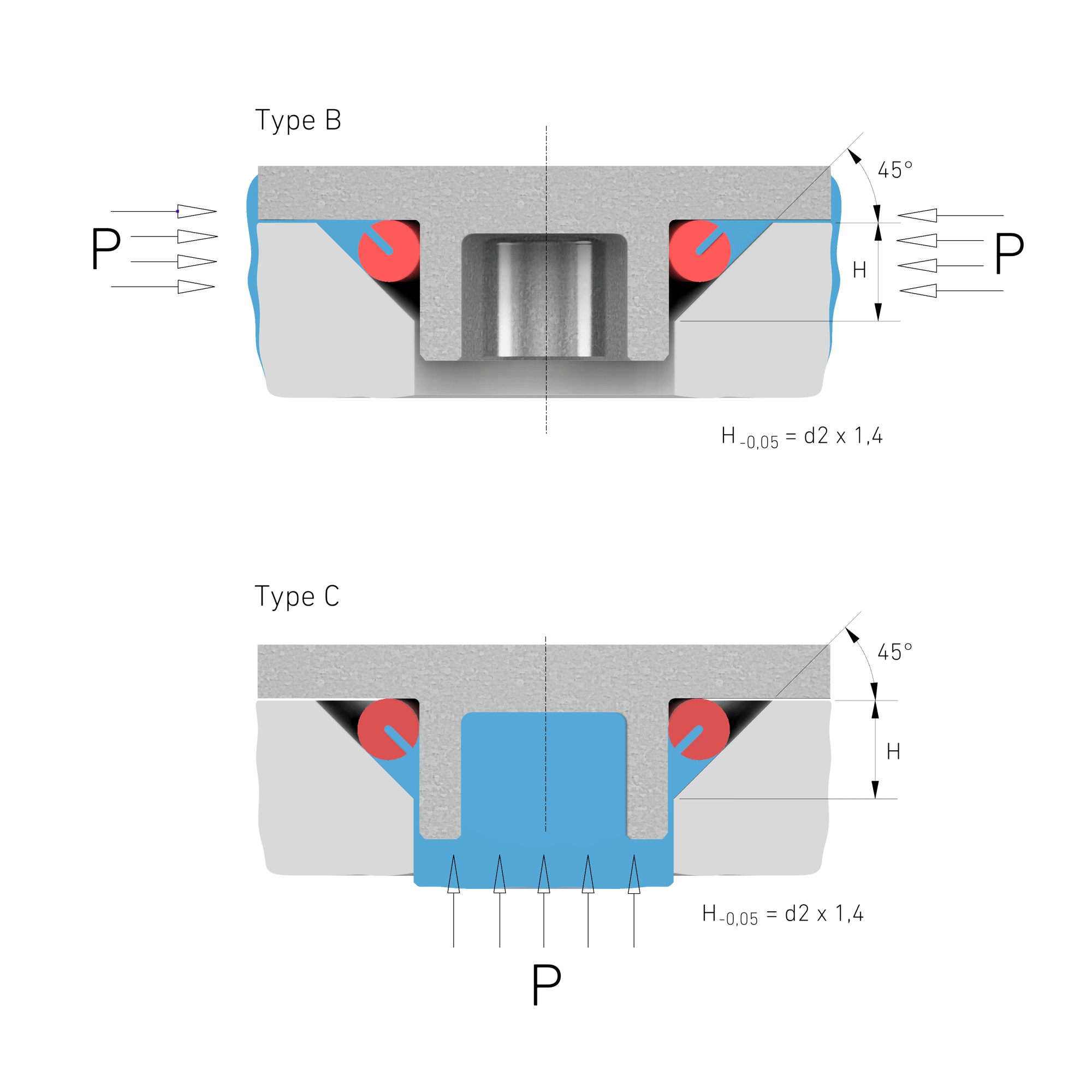

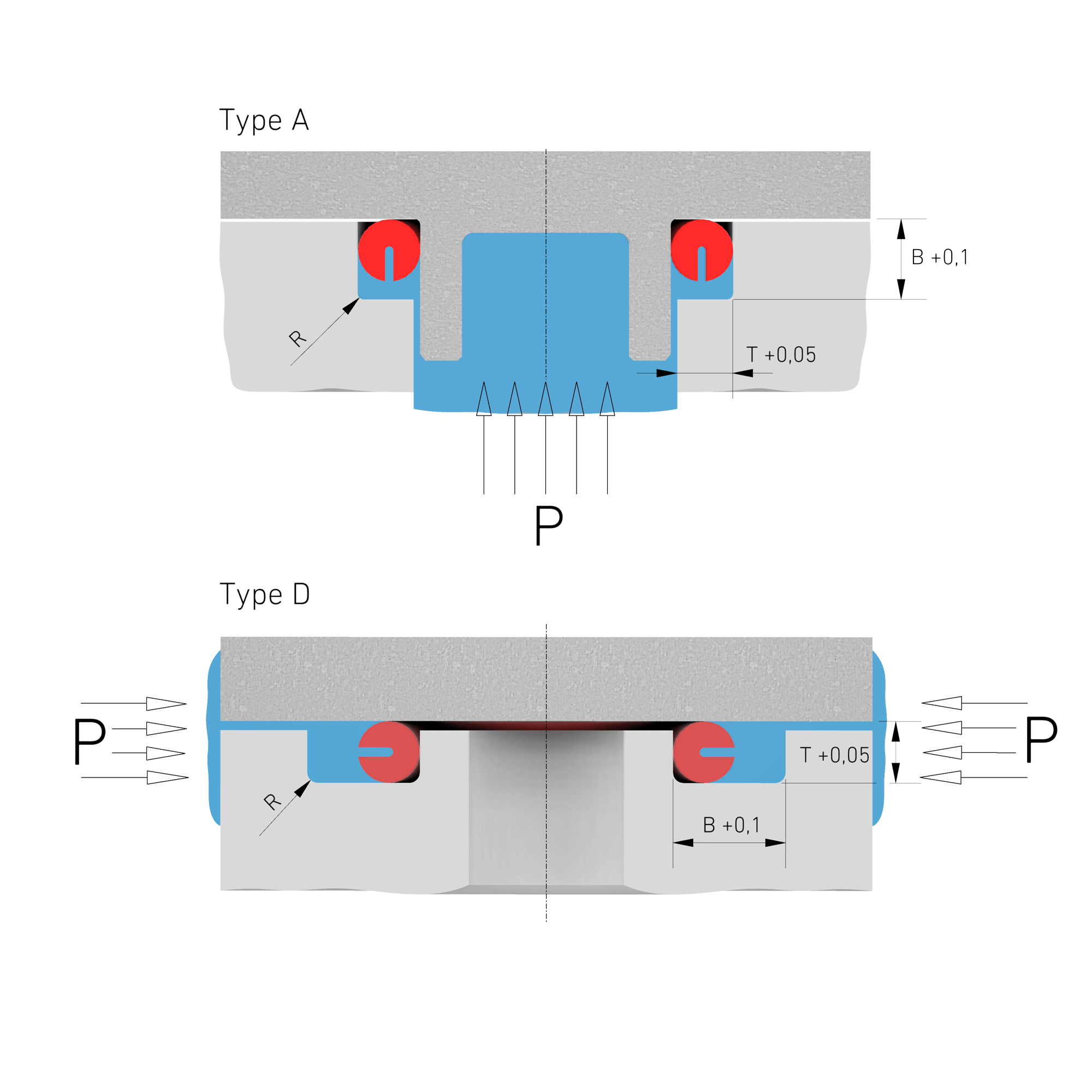

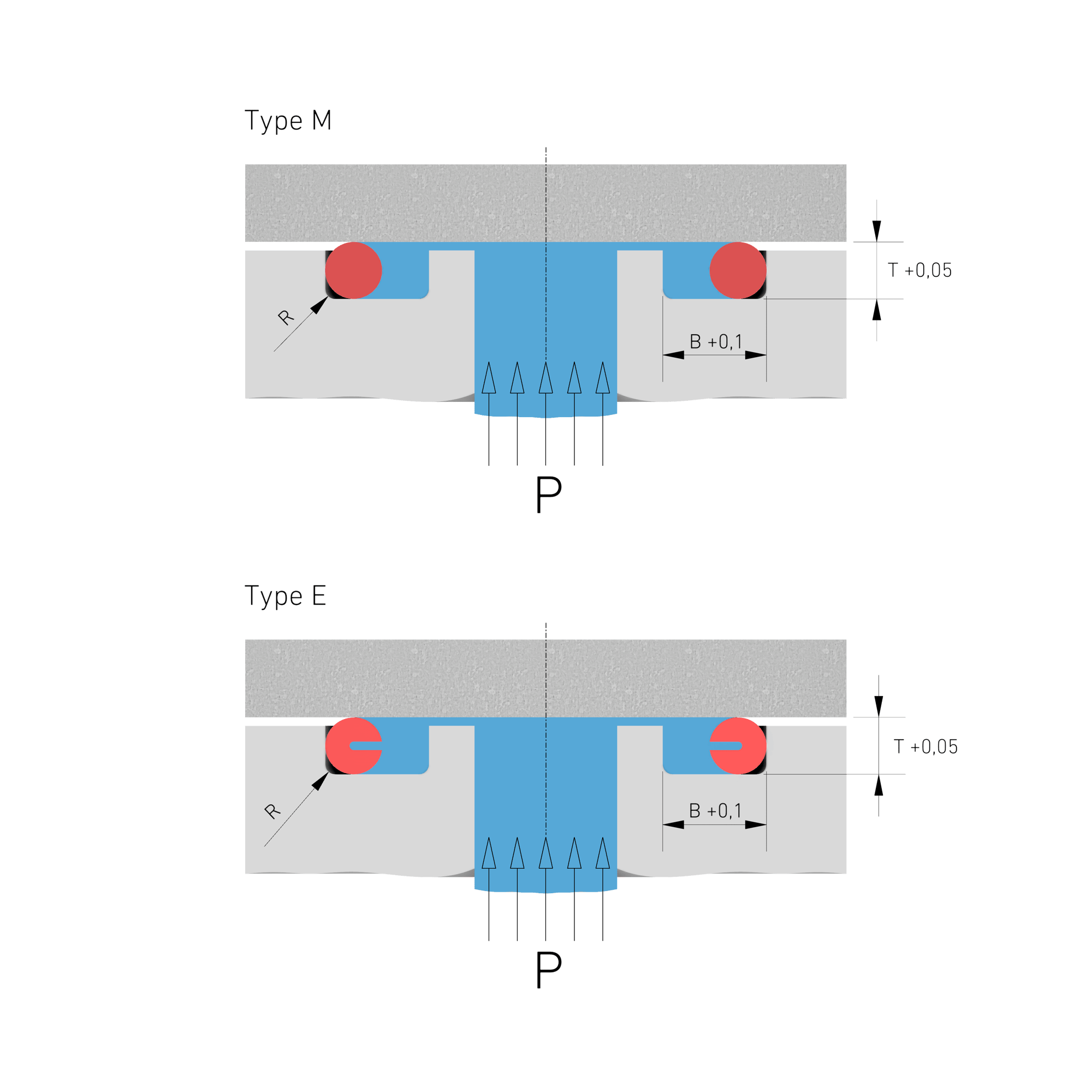

Die Dichtwirkung des PTFE O-Rings ergibt sich durch das Verpressen seines Querschnittes beim Einbau. Der zur Erhöhung der Elastizität eingearbeitete Spreizschlitz muss sich dabei immer auf der mit Druck beaufschlagten Seite befinden.
