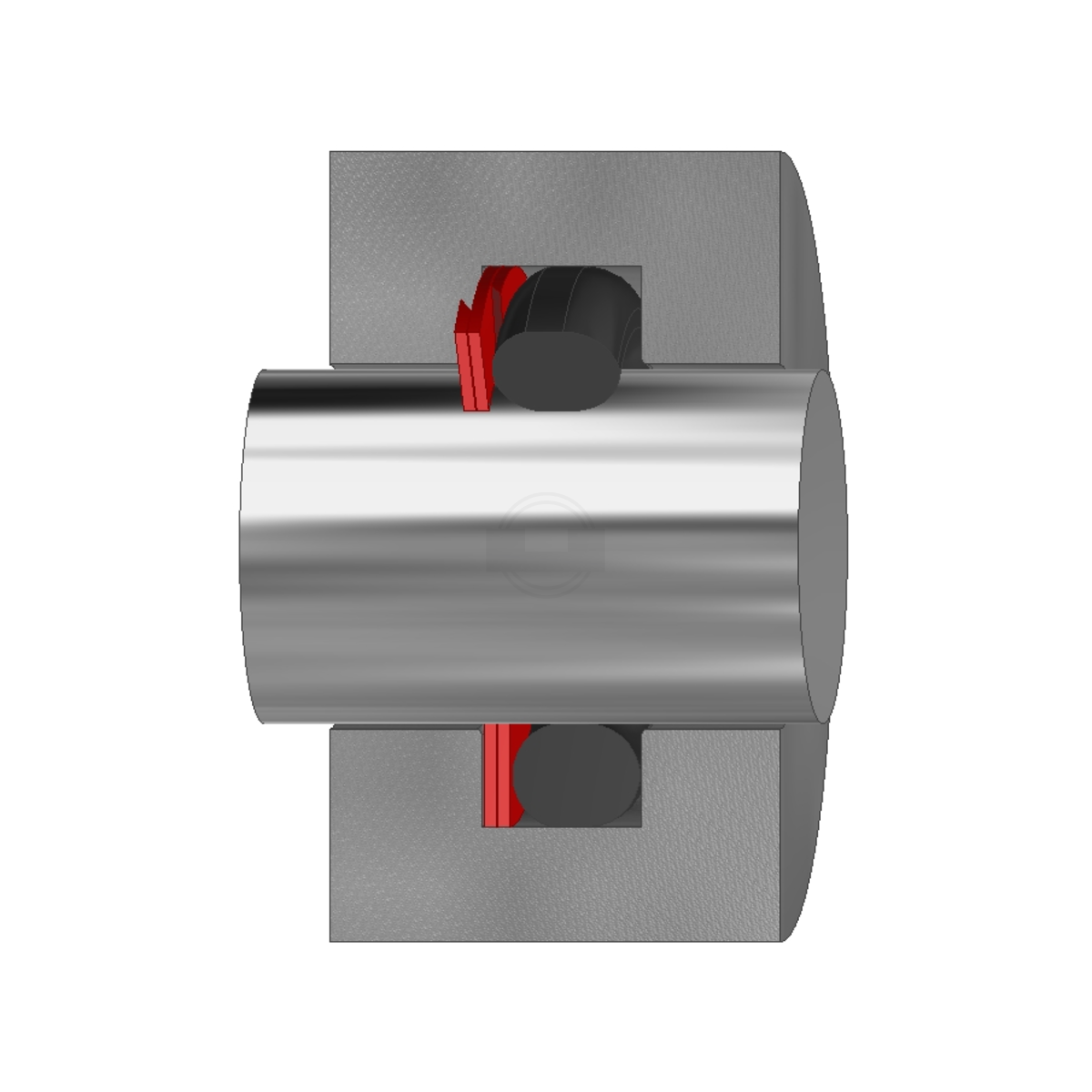

Stützring BS ist in Form einer Spirale ausgeführt und eignet sich aufgrund der leichten Montierbarkeit für alle Einbauvarianten. Insbesondere kann der Ring durch seine Spiralform Dichtspaltänderungen wie z.B. durch Temperatureinflüsse ausgleichen.
Stützring BS – Spiralform
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Werkstoffe
Technische Werte
Material
PTFE
Druck
Statisch bis 250 MPa
Linear bis 40 MPa
Rotatorisch bis 5 MPa
Linear bis 40 MPa
Rotatorisch bis 5 MPa
Temperatur
-200°C / +260°C (werkstoffabhängig)
Geschwindigkeit
Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig
zum Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unseren Anwendungsberater - wir finden für Sie die passende Lösung.
