Bei einem Rechteckring handelt es sich um ein doppeltwirkendes axial statisches Dichtelement, das eine gute Alternative zum klassischen O-Ring darstellt. Aufgrund seines quadratischen Profils, das auch unter Druck nur minimal verformt wird, ist dieses Dichtelement sehr unempfindlich gegen Spaltextrusion. Auch bei hohen Drücken wird kein Stützring benötigt.
Bei der Montage kann der Rechteckring nicht verdrillt werden. Rechteckringe eignen sich besonders zur Abdichtung von Flanschen, Ventilen, Platten und Verschlüssen. Rechteckringe sind in einer Vielzahl von gängigen Elastomer Werkstoffen verfügbar, zu den häufigsten gehören NBR, FKM, EPDM, CR, VMQ und FVMQ. Maße nach AS 568 (zoll).
Rechteckring
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Statische Anwendung, bei der das Verdrillen der Schnur verhindert wird.
Werkstoffe
Elastomere
Vorteile
- gute Alternative zum O-Ring
- unempfindlich gegen Spaltextrusion
- häufig ist kein zusätzlicher Stützring notwendig
- hohe Dichtheit bei geringer Verpressung
- kein Verdrillen bei der Montage
- formstabil unter hohen Drücken
Haupteinsatzbereiche
- axial-statische Abdichtungen – von Flanschen, Ventilen, Platten und Verschlüssen
Einsatzparameter:
Für eine sichere Dichtfunktion müssen folgende Einsatz-parameter und ihre Grenzwerte im Gesamten zueinander geprüft werden.
Technische Werte
Material
Druck
bis 50 MPa (ab 50 MPa je nach Dichtspalt)
Temperatur
-30°C / +80°C (werkstoffabhängig)
Geschwindigkeit
-
Druck
bis 50 MPa (ab 50 MPa je nach Dichtspalt)
Temperatur
-20°C / +200°C (werkstoffabhängig)
Geschwindigkeit
-
Druck
bis 50 MPa (ab 50 MPa je nach Dichtspalt)
Temperatur
-40°C / +130°C (werkstoffabhängig)
Geschwindigkeit
-
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Downloads
Rechteckring
Weiter zu U-Ring – Bauform UH

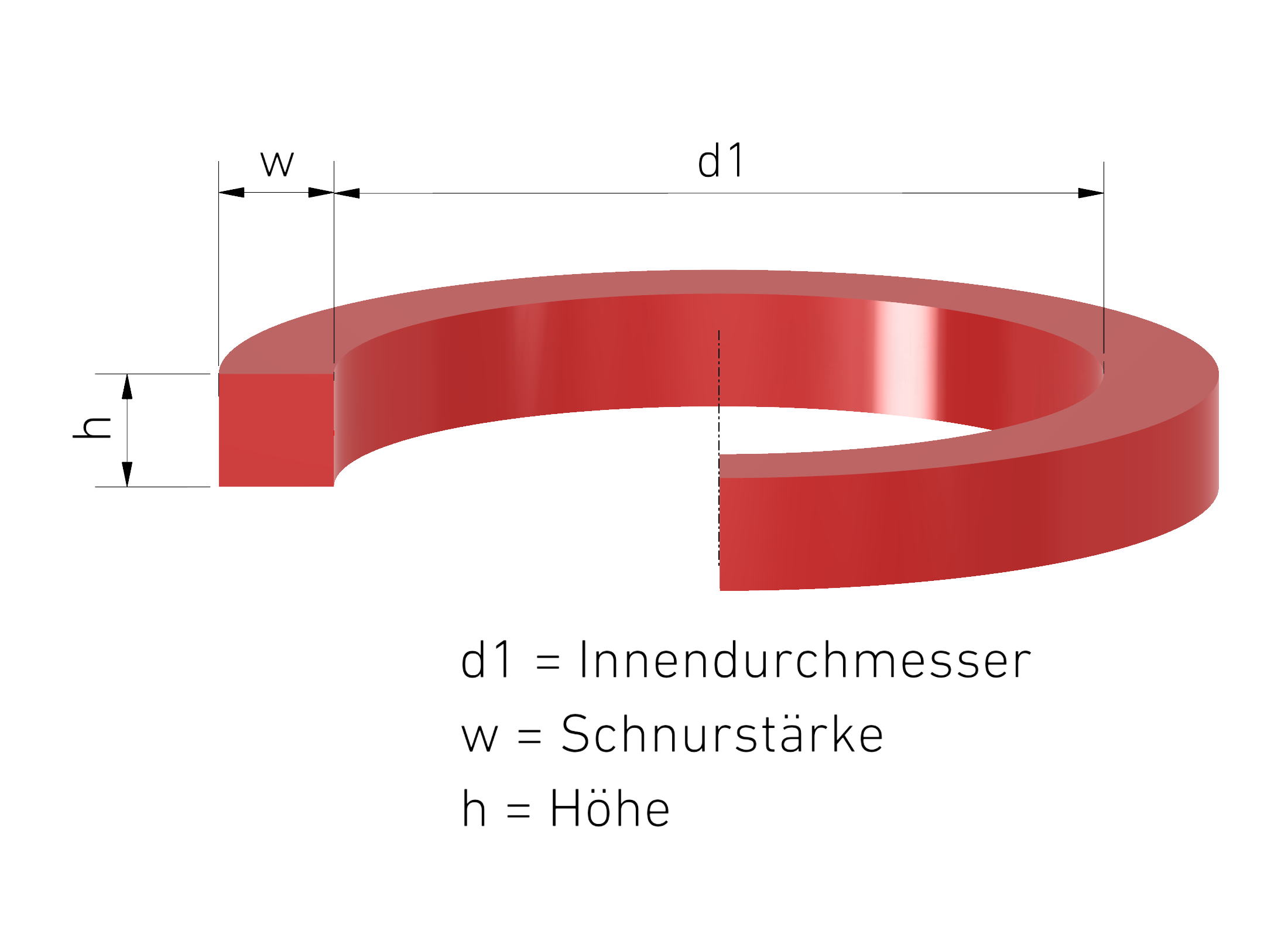

Definition der Rechteckring Abmessungen und Bestellgrößen
- Innendurchmesser d1 von ca. 4,42 mm bis 456,07 mm
- Schnurstärke w und Höhe h von 1,68 mm bis 5,16 mm
Dichtwirkung
Die Dichtwirkung des Rechteckrings ergibt sich beim Einbau aus dem axialen und radialen Verpressen seines Querschnitts.
Auf Grund seines Profils und besseren Verteilung der Pressung wird eine hohe Dichtwirkung erzielt. Die Pressung auf die Dichtflächen wird durch den anstehenden Systemdruck zusätzlich erhöht.
Konstruktionshinweise
Allgemein

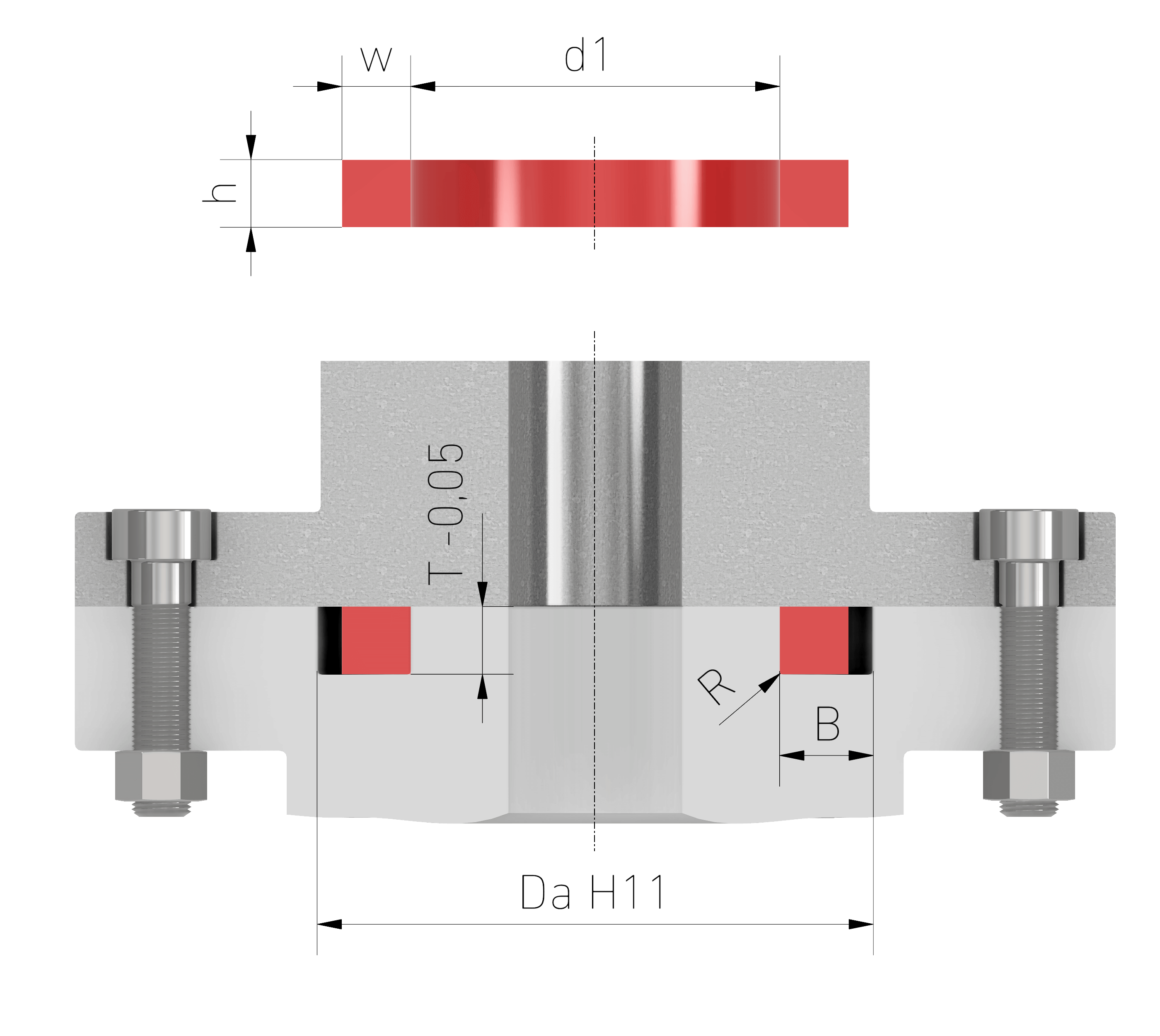

Rechteckringe werden in Rechtecknuten eingebaut.
Die obere Kante der Aufnahmenut des Rechteckrings ist zu entgraten.
Nutfüllgrad
Der Füllgrad der Nut des Rechteckrings darf im verpressten Zustand nicht > 80% betragen. Bei Sonderanwendungen wie beispielsweise Vakuum, kontaktieren Sie bitte unsere Anwendungsberater.
Oberflächenqualitäten
Um eine optimale Dichtwirkung zu erreichen müssen die Kontaktflächen Mindestanforderungen erfüllen. Speziell bei pulsierenden Drücken dürfen die zulässigen Rauigkeitswerte nicht überschritten werden
