Statische Dichtungen U-Ring - Bauform UH
Die Verschraubungsdichtung UH besteht aus einem rein elastischen Dichtring nach DIN EN ISO 1179-2 (zöllisch) und DIN EN ISO 9974-2 (metrisch), ehemals DIN 3869. Durch das Anziehen der Verschraubung verpresst sich die elastische Dichtflächen zwischen den beiden Planflächen des zu fügenden Bauteils und der Schraube.
UH-Ringe sind in einer Vielzahl von gängigen Elastomer Werkstoffen verfügbar, zu den häufigsten gehören NBR, FKM und EPDM.
U-Ring - Bauform UH

- Einsatz unter hohen Drücken
- einfache und schnelle Montage
- genormte Abmessungen
Einsatzbereich
Elastomere Verschraubungsdichtung nach DIN EN ISO 1179-2 und DIN EN ISO 9974-2 (ehemals DIN 3869) zur Abdichtung von Verbindungselementen und Einschraubstutzen. Nutabmessung nach DIN 3852 Teil 11.
Haupteinsatzbereich:
- axial-statische Abdichtungen
Technische Werte
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.

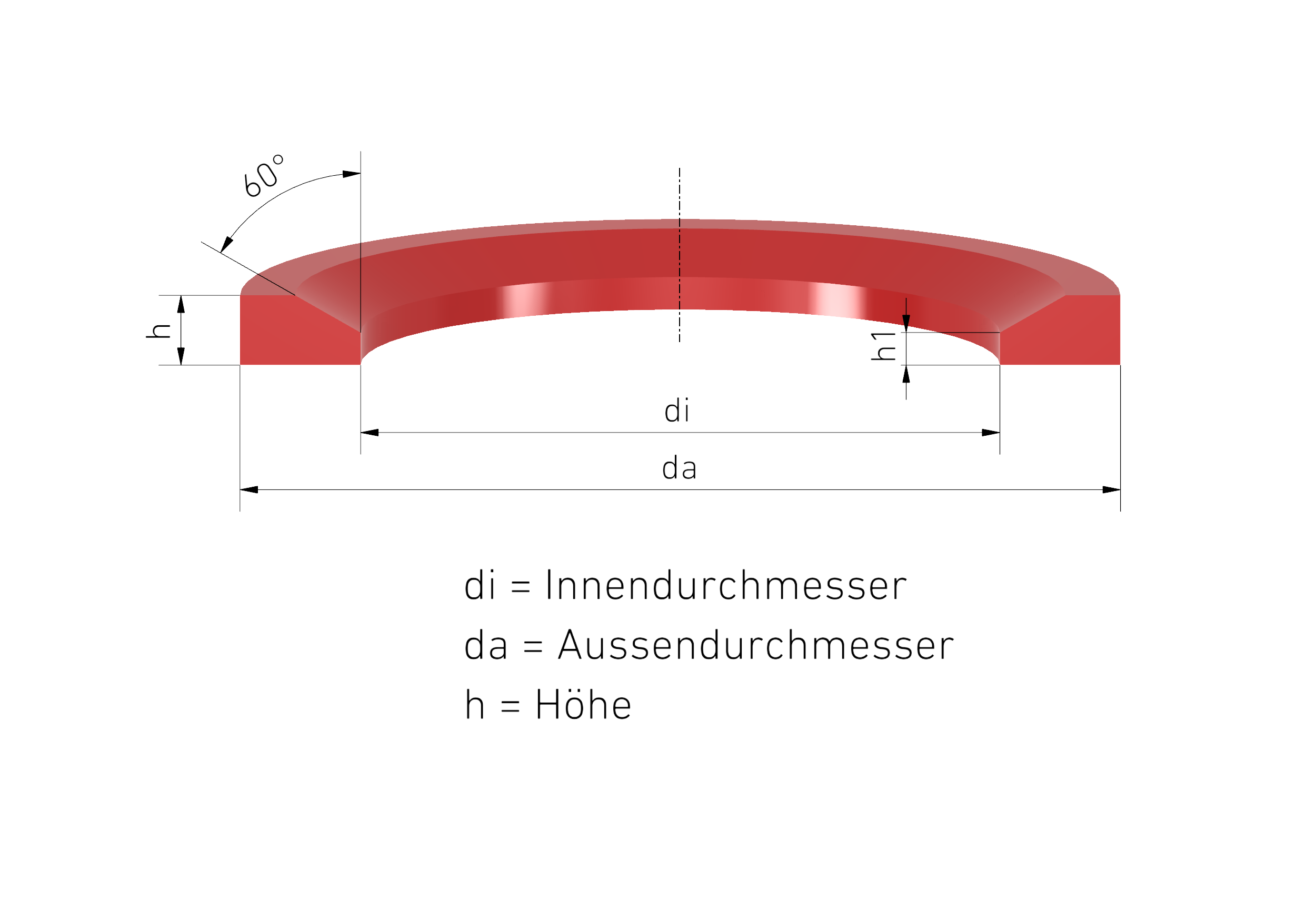

Definition der UH-Ring Abmessungen und Bestellgrößen
- Zoll und metrische Gewindegrößen nach DIN EN ISO 1179-2 oder DIN EN ISO 9974-2 (ehemals DIN 3869).
Dichtwirkung
Die Dichtwirkung des UH-Ringes ergibt sich beim Einbau aus dem axialen Verpressen seines Querschnitts. Die Pressung auf die Dichtflächen wird durch den anstehenden Systemdruck zusätzlich erhöht.
Einsatzparameter
Für eine sichere Dichtfunktion müssen folgende Einsatzparameter und ihre Grenzwerte im Gesamten zueinander geprüft werden.

Konstruktionshinweise
Einbau der Dichtung in eine nach DIN 3852 Teil 11 festgelegte Nut einer Verschraubung oder eines Einschraubstutzens.
Prozessdrücke max. 63 MPa in Abhängigkeit vom Werkstoff.
Achtung: U-Ringe sind nicht als Schraubensicherung geeignet!
Montagehinweise
Um Fehlerquellen sicher ausschließen zu können, müssen bei der Montage der UH-Ringe folgende Punkte zur Sicherstellung der Dichtfunktion erfüllt sein:
- definierte Einführschrägen, gratfreier abgerundeter Übergang
- Oberflächenqualität Ra < 1,6 µm, Rmax < 6,3 µm
- gratfreie abgerundete Bohrungen und Schlitze
- Beschädigungen durch das Gewinde sind zu vermeiden
- Einsatz von Montagehilfen beim Überfahren von scharfen Kanten und Ecken (z.B. Gewinden)
- Schmutz-/ partikelfreie Dichtstelle
- kein Überdehnen des UH-Rings
