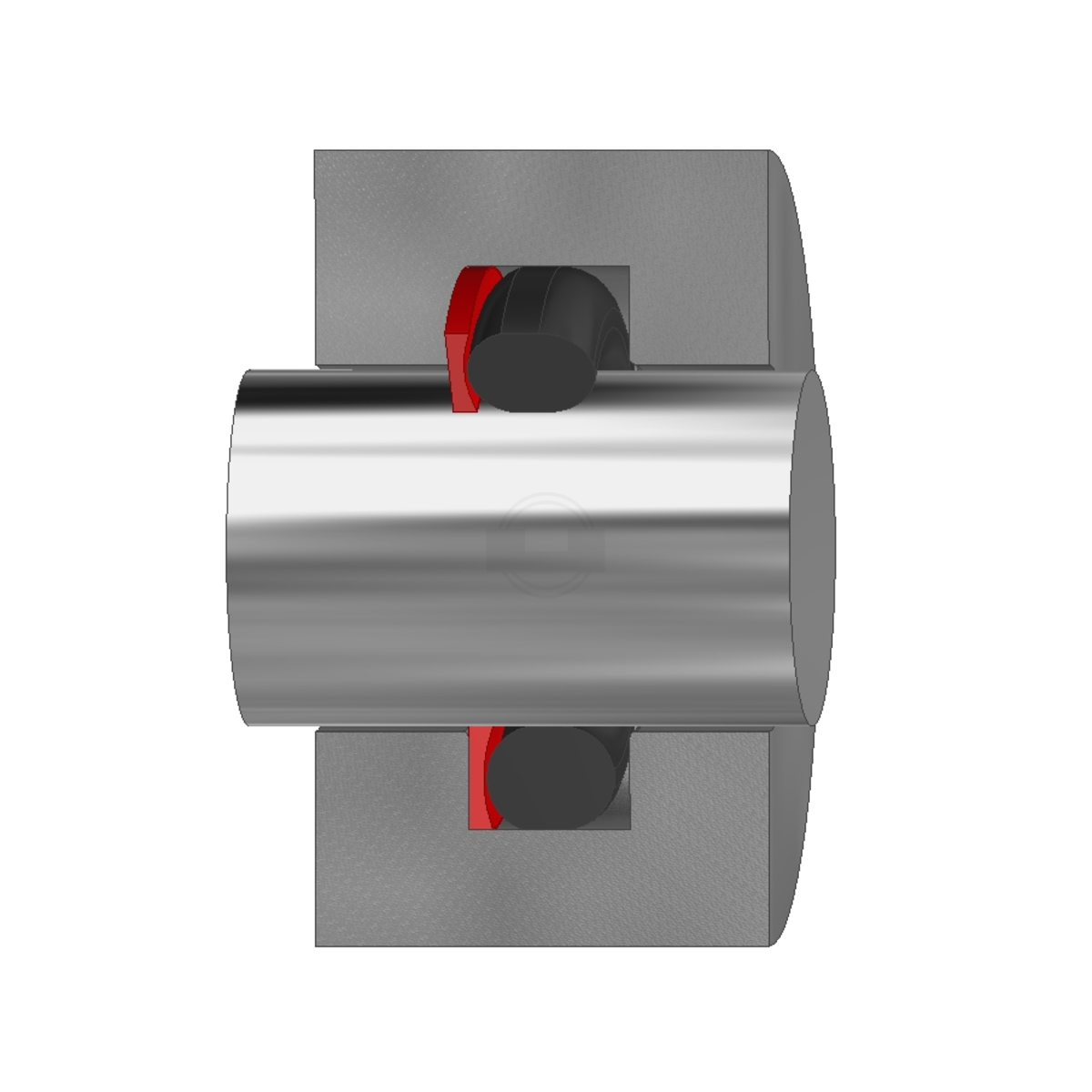

Der Stützring BB hat ein geschlossenes Profil mit einer konkaven Eindrehung. Er eignet sich aufgrund der Zugänglichkeit besonders für geteilte Nuten. Er bietet eine sehr gute O-Ringabstützung bei sehr hohen und pulsierenden Drücken, durch die konkave Anlageform.
Stützringe werden genau an die Nuthöhe angepasst und sind standardmäßig aus ungefüllten PTFE gedreht. Die erforderliche Nutbreite vergrößert sich um das Breitenmaß der Stützringe.
Stützring BB – konkav ungeschlitzt
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Schutzelement gegen Spaltextrusion bei elastomeren Dichtelementen
Werkstoffe
PTFE, PTFE mit Füllstoffe
Technische Werte
Material
PTFE
Druck
Statisch bis 250 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Temperatur
-200°C / +260°C (werkstoffabhängig)
Geschwindigkeit
Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
