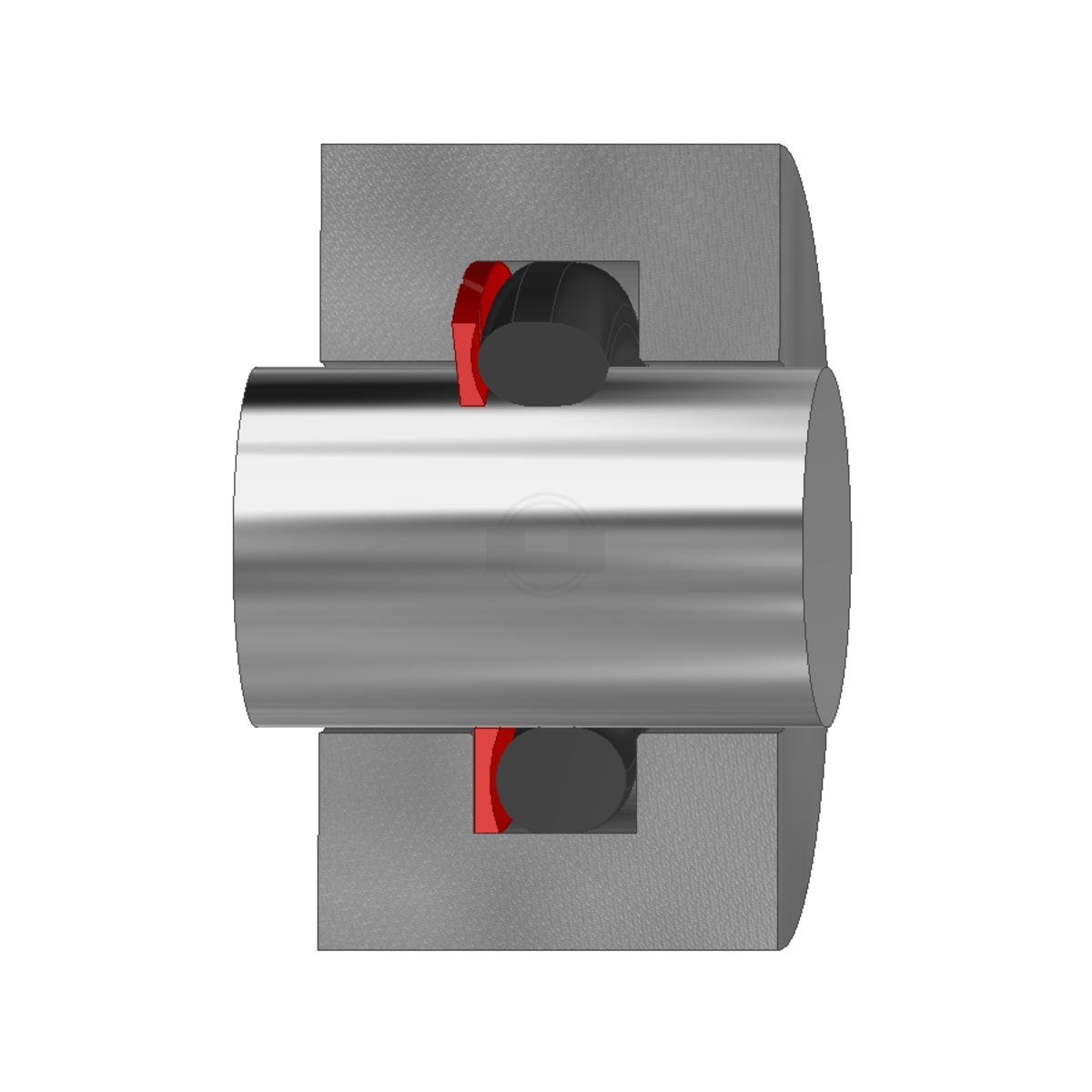

Der Stützring BC hat ein geschlitztes Profil mit einer konkaven Eindrehung. Er eignet sich aufgrund der leichten Montierbarkeit besonders für geschlossene Nuten. Er bietet eine sehr gute O-Ringabstützung bei sehr hohen und pulsierenden Drücken, durch die konkave Anlageform.
Stützringe werden genau an die Nuthöhe angepasst und sind standardmäßig aus ungefüllten PTFE gedreht. Die erforderliche Nutbreite vergrößert sich um das Breitenmaß der Stützringe.
Stützring BC – konkav geschlitzt
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Werkstoffe
Technische Werte
Material
PTFE
Druck
Statisch bis 250 MPa statisch
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Linear bis 40 MPa
Rotatorisch bis 15 MPa
Temperatur
-200°C / +260°C (werkstoffabhängig)
Geschwindigkeit
Linear bis 0,5 m/s
Rotatorisch bis 2 m/s
Rotatorisch bis 2 m/s
Stützring BC – Stützring konkav geschlitzt
