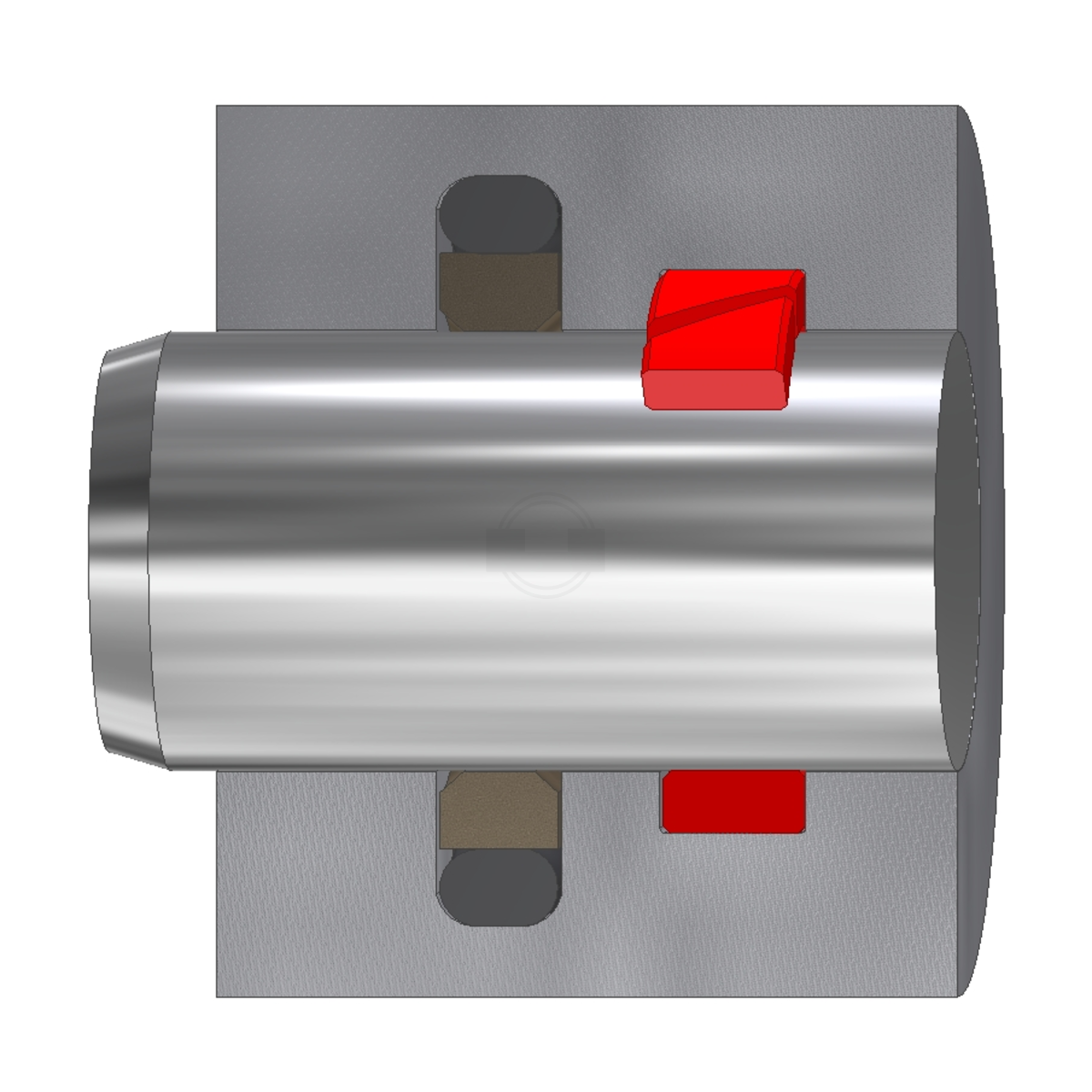

Der Führungsring FS ist ein Element, das den metallischen Kontakt zwischen Stange und Bohrung verhindert und alle auftretenden Querkräfte sicher aufnimmt. Führungsringe sind für die sichere Funktion eines hydraulischen oder pneumatischen Systems von enormer Wichtigkeit und müssen den aktuellen Bedingungen angepasst werden.

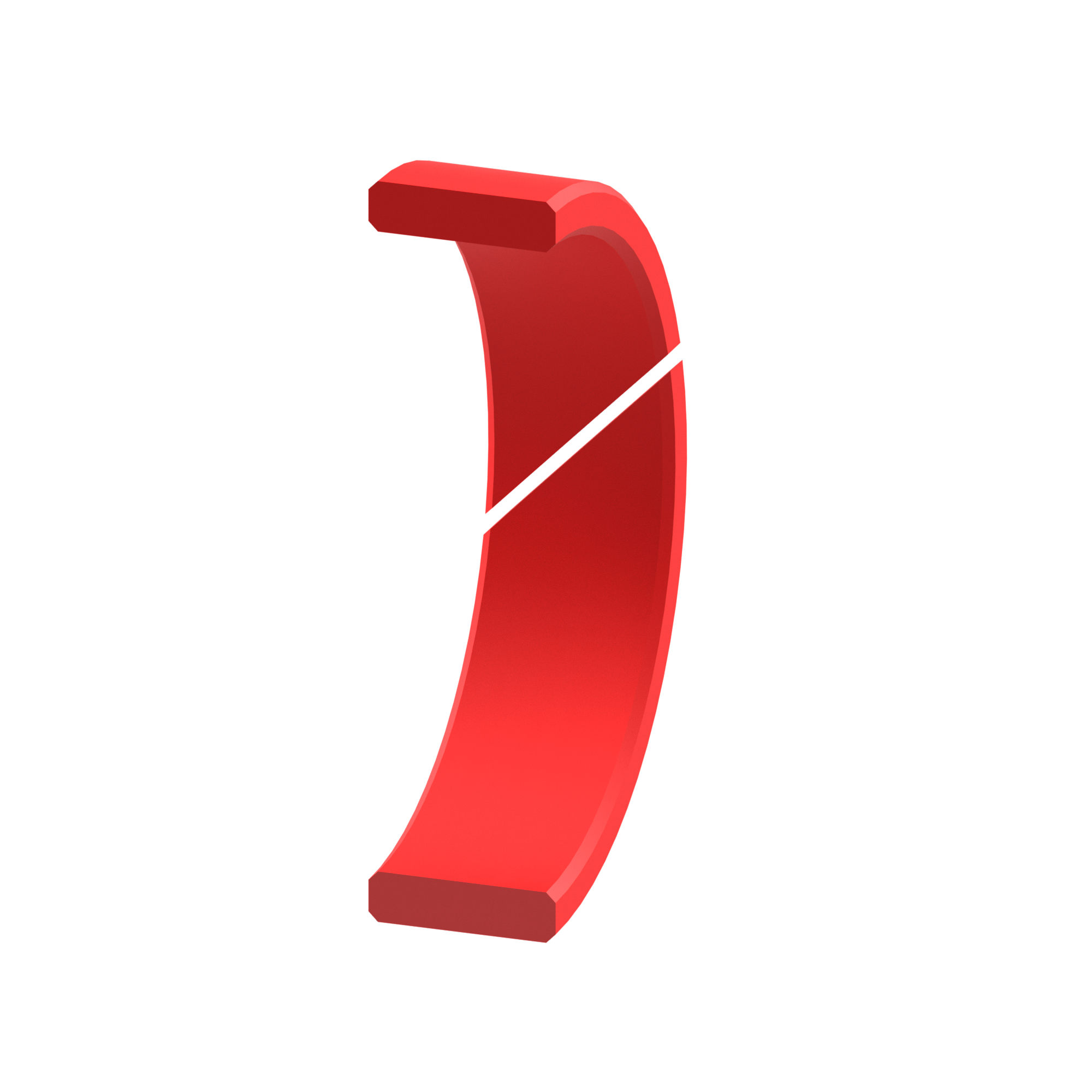

Stangenführungsringe werden in gedrehter Ausführung mit Schrägschnitt aus unterschiedlichen Werkstoffen hergestellt, beispielsweise aus gefülltem PTFE, aus Thermoplast oder gewebeverstärktem Phenol- oder Polyesterharz. Die Druckfestigkeit liegt werkstoffabhängig zwischen 15 und 100 N/mm². Zur Berechnung der max. Belastung pro Führungsring gilt: Querkraft/Projizierte Fläche x 0,75.
Stangenführungsring FS
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Führungen in dynamischen Anwendungen
Werkstoffe
Hartgewebe, Polymere, PTFE, PTFE mit Füllstoffe; Thermoplaste; UHMW-PE
Technische Werte
Material
Druck
-
Temperatur
-200°C / +260°C (werkstoffabhängig)
Geschwindigkeit
bis 10 m/s
Druck
-
Temperatur
-200°C / +120°C (werkstoffabhängig)
Geschwindigkeit
bis 2 m/s
Druck
-
Temperatur
-40°C / +130°C (werkstoffabhängig)
Geschwindigkeit
bis 1 m/s
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
