Klappenventil

Klappenventil – die zuverlässige Lösung für anspruchsvolle Fördermedien

Membranpumpen arbeiten mit Ventilen, die den Zu- und Ablauf der Pumpenkammer präzise steuern und zuverlässig abdichten. Nur so lässt sich ein Rückstrom des Mediums verhindern und eine konstante Förderleistung sicherstellen.

Während in vielen Anwendungen klassische Kugelventile eingesetzt werden, stoßen diese insbesondere bei feststoffhaltigen Medien schnell an ihre Grenzen. Fremdkörper, abrasive Partikel oder lange Fasern können die Strömungskanäle blockieren, wodurch die Funktion des Ventils beeinträchtigt oder sogar vollständig unterbrochen wird.

Hier spielen Klappenventile ihre Stärken aus: Sie ermöglichen den nahezu ungehinderten Durchfluss von Feststoffen bis zu einer definierten Größe. Selbst lange Fasern werden zuverlässig über mehrere Pumpzyklen durch den Pumpenkopf transportiert – ohne die Funktion des Ventils zu beeinträchtigen.

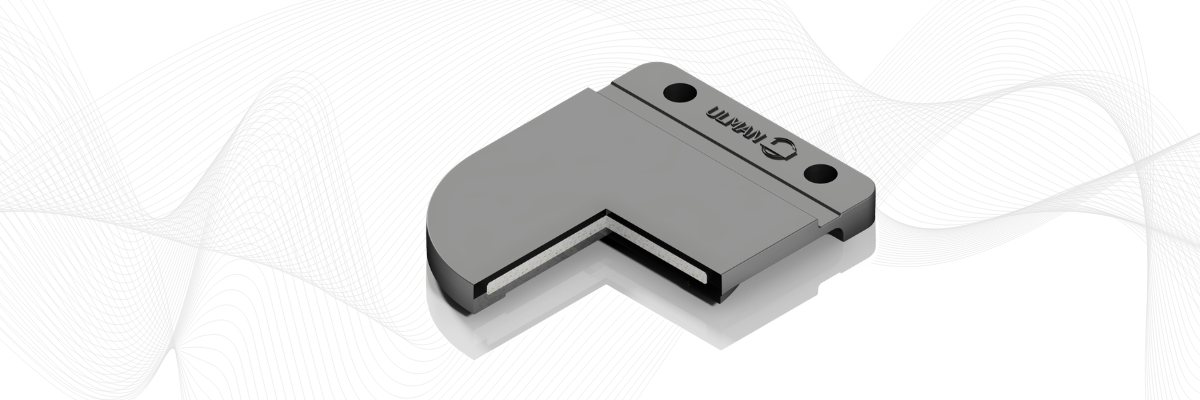

Das Klappenventil kombiniert dabei flexible und robuste Werkstoffe zu einer besonders widerstandsfähigen Konstruktion. Ein biegeweicher Elastomermantel sorgt für die notwendige Flexibilität der Klappe und übernimmt gleichzeitig die zuverlässige Dichtfunktion. Ein vollständig ummanteltes Metallteil gewährleistet die erforderliche Druckstabilität im Bereich von Zu- und Ablauf. Bei größeren Nennweiten sorgt zusätzlich ein integriertes Verstärkungsgewebe dafür, dass auch hohe Kräfte im Scharnierbereich dauerhaft aufgenommen werden können.

Wann und wo werden Klappenventile eingesetzt?

Klappenventile kommen unter anderem in folgenden Bereichen zum Einsatz:

  • Membranpumpen
  • Chemische Industrie
  • Lebensmittelindustrie
  • Wasseraufbereitung
  • Pumpenindustrie
  • Pneumatische Antriebe
  • Regel- und Steuerungstechnik

Welche Vorteile bietet das Klappenventil?

  • Sicher fördern – Auch feststoffhaltige, abrasive und langfaserige Medien lassen sich zuverlässig fördern.
  • Beständig gegenüber anspruchsvollen Medien – Geeignet für zahlreiche aggressive Medien und Lösungsmittel.
  • Metall vor dem Medium schützen – Der vollständig ummantelte Verbund verhindert den direkten Kontakt des Mediums mit Metall und Gewebe.
  • Lange Lebensdauer – Die robuste Konstruktion unterstützt einen langlebigen und zuverlässigen Betrieb.
  • Wartungsaufwand reduzieren – Die widerstandsfähige Ausführung trägt zu einem wartungsarmen Anlagenbetrieb bei.
  • Kosten im Blick behalten – Die Konstruktion kann den Einsatz kostenintensiver Sonderlegierungen oder Edelstähle vermeiden.
  • Prozesssicherheit erhöhen – Entwickelt für zuverlässige Funktion auch bei anspruchsvollen Betriebsbedingungen.

Sie benötigen eine Sonderlösung? Gemeinsam entwickeln wir ein Klappenventil, das exakt auf Ihre Anforderungen abgestimmt ist.

Klappenventil

Klappenventil
Einsatzmöglichkeiten
Statisch
Statisch
Statisch
Dynamisch
Einfachwirkend
Einfachwirkend
Doppeltwirkend
Doppeltwirkend
Linear
Linear
Rotierend
Rotierend
Oszilierend
Oszilierend
Hauptanwendungen

Hauptanwendungen Pumpenindustrie, Regel-/Steuerung, pneumatische Antriebe

Technische Werte
Material:
Druck:
Temperatur: -50°C / +120°C (werkstoffabhängig)
Geschwindigkeit:
Druck:
Temperatur: -50°C / +120°C (werkstoffabhängig)
Geschwindigkeit:
Druck:
Temperatur: -50°C / +120°C (werkstoffabhängig)
Geschwindigkeit:
