Der RWD Bauform RH ist ein Radialwellendichtring mit einem metallischen Außenmantel für einen festen Sitz im Gehäuse. Diese Bauform ist ohne Zugfeder, wodurch eine geringe Reibung an der Dichtlippe gewährleistet wird. Für dünnflüssige und gasförmige Medien jedoch nur bei entsprechender Oberflächenbearbeitung des Gehäuses geeignet.
Die Bauform RH eignet sich zur Abdichtung rotierender Wellen gegen drucklose Räume. Standard Elastomerwerkstoffe sind NBR bzw. FKM, weitere Werkstoffe sind auf Anfrage möglich.

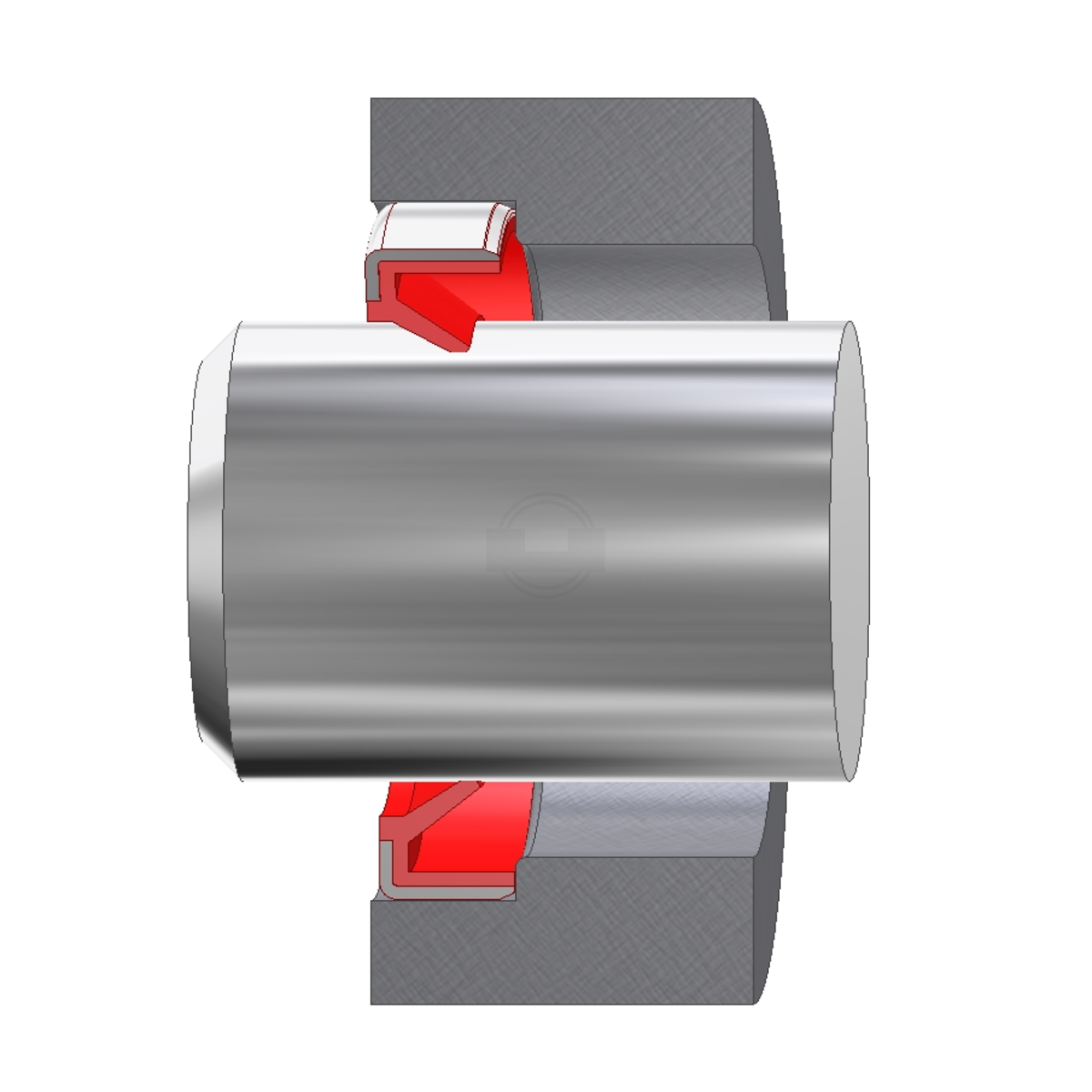

RWD Bauform RH
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Drucklose Abdichtung von rotierenden Wellen
Werkstoffe
Elastomere, Metalle
Technische Werte
Material
Druck
-
Temperatur
-30°C / +100°C (werkstoffabhängig)
Geschwindigkeit
abhängig von Werkstoff und Durchmesser
Druck
-
Temperatur
-20°C / +200°C (werkstoffabhängig)
Geschwindigkeit
abhängig von Werkstoff und Durchmesser
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
