Der RWD Bauform RS ist ein Radialwellendichtring mit einem gewebeverstärkten Rücken und einer eingelegte Zugfeder. Diese Bauform eignet sich besonders für große Durchmesser und eine einfache Montage. Geschlitzte Ausführung sowie mit Nut für Schmiermittelzufuhr möglich.
Die Bauform RS eignet sich zur Abdichtung rotierender Wellen gegen drucklose Räume, bzw. Räume mit geringer Druckdifferenz. Standard Elastomerwerkstoffe sind NBR bzw. FKM, weitere Werkstoffe sind auf Anfrage möglich.

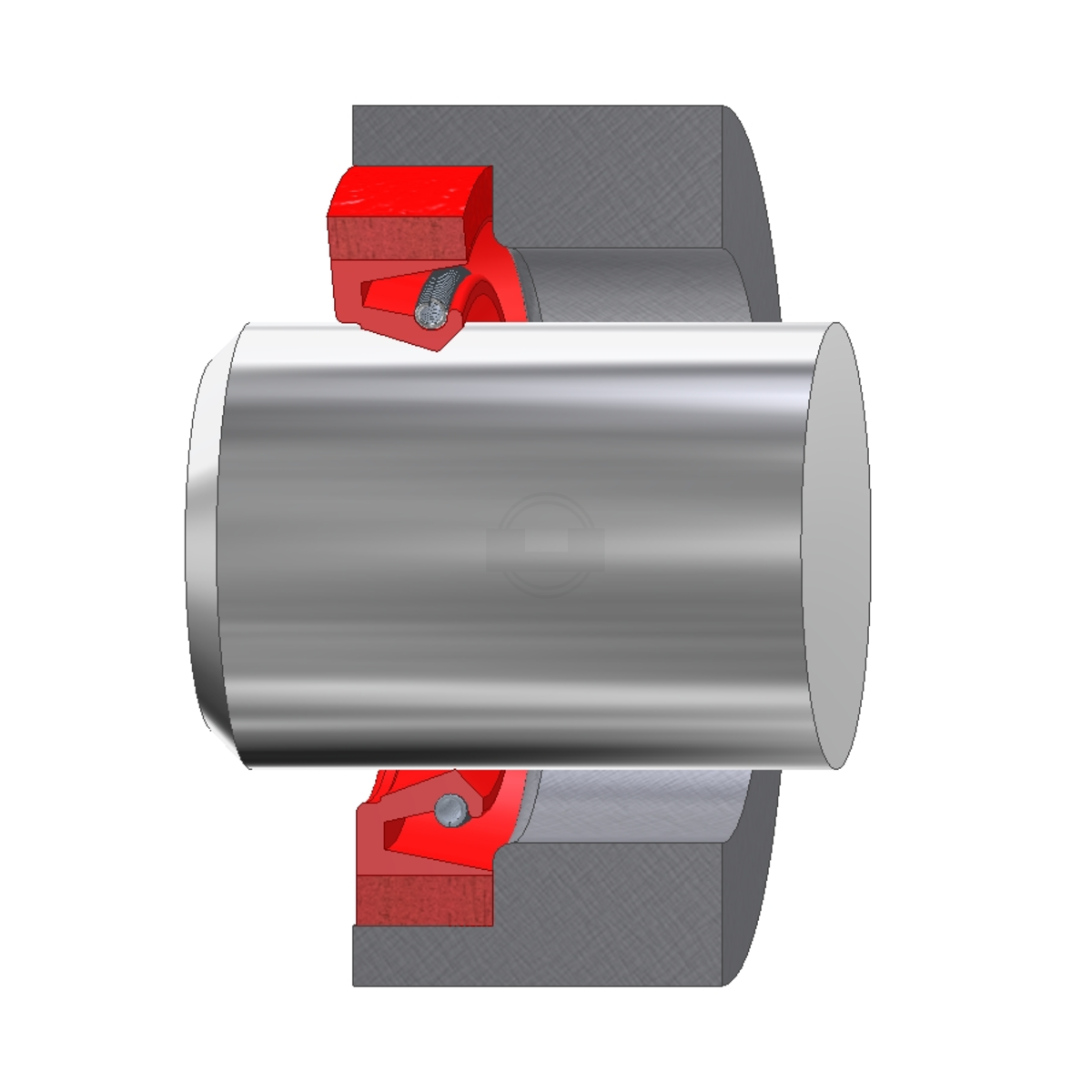

RWD Bauform RS
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Drucklose Abdichtung von rotierenden Wellen
Werkstoffe
Elastomere, Gewebeverstärkung, Metalle
Technische Werte
Material
Druck
bis 0,05 MPa
Temperatur
-30°C / +100°C (werkstoffabhängig)
Geschwindigkeit
abhängig von Werkstoff und Durchmesser
Druck
bis 0,05 MPa
Temperatur
-20°C / +200°C (werkstoffabhängig)
Geschwindigkeit
abhängig von Werkstoff und Durchmesser
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Downloads
Weitere Radialwellendichtringe
Weiter zu RWD Bauform RT
