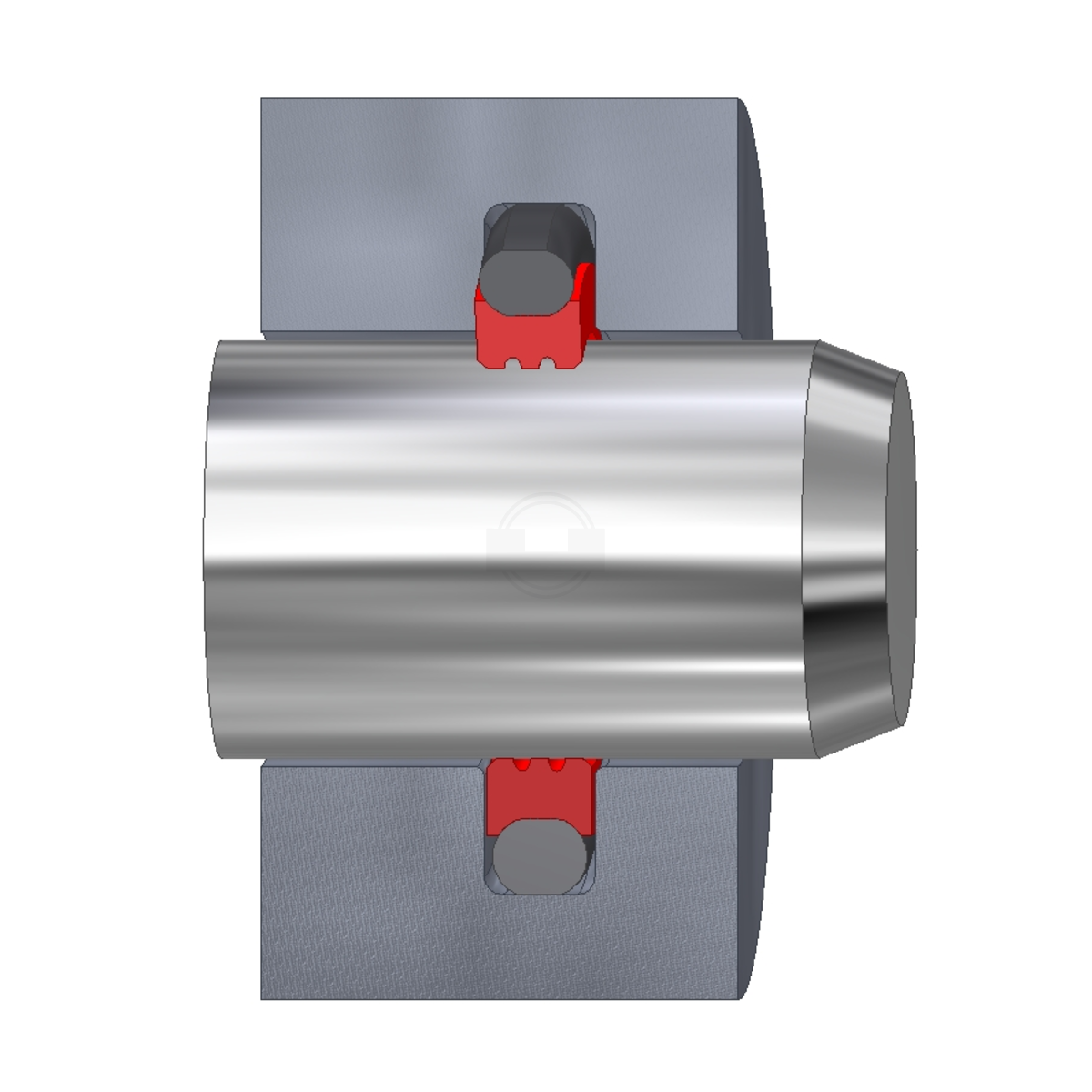

Der Tortef TW ist eine innendichtende, doppeltwirkende Rotationsdichtung aus PTFE mit einem O-Ring aus Elastomer als Vorspannelement. Der Tortef TW eignet sich für Drehdurchführungen mit hohen Drücken und relativ langsamen Drehbewegungen.
Besonders geeignet für den Einsatz in Werkzeugmaschinen, Schwenkmotoren, Achsen und Wellen für Dreh- und Schwenkbewegungen. Das PTFE Compound wird zur Erhöhung der Druckfestigkeit mit Bronze oder Kohle Graphit gefüllt. O-Ringe sind in allen gängigen Compounds verfügbar.
Tortef TW
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Rotationsdichtung (innendichtend) für Drehdurchführungen mit hohen Drücken
Werkstoffe
Elastomere, PTFE, PTFE mit Füllstoffe
Technische Werte
Material
Druck
bis 30 MPa
Temperatur
-30°C / +100°C (werkstoffabhängig)
Geschwindigkeit
bis 2 m/s
Druck
bis 30MPa
Temperatur
-20°C / +200°C (werkstoffabhängig)
Geschwindigkeit
bis 2 m/s
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
