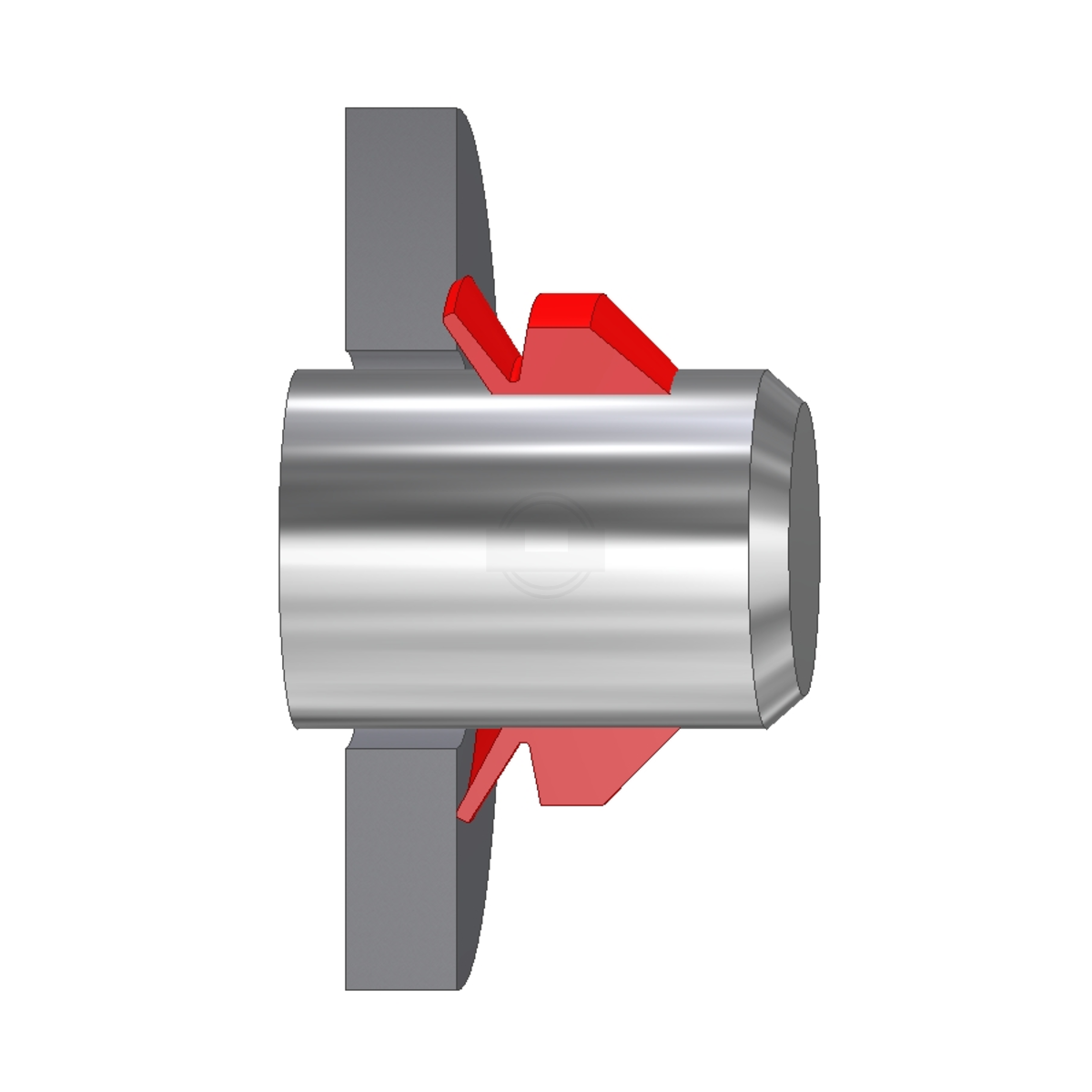

Der V-Ring VS ist ein axialdichtendes, einfachwirkendes Dichtelement für die drucklose Wellen- und Lagerabdichtung. Im Gegensatz zu Radialwellendichtringen (RWD) dichten V-Ringe axial gegen eine senkrecht angeordnete Stirnfläche. Bei der Montage wird der V-Ring VS am Innendurchmesser aufgedehnt und gewährleistet so den Festsitz auf der Welle.
Der V-Ring VS gewährleistet durch seinen verstärkten Dichtungskörper einen verbesserten Festsitz auf der Welle und ist auch für höhere Drehzahlen geeignet. Der V-Ring VS benötigt einen ca. 50% breiteren Einbauraum, verglichen zur Bauform VA. Standardwerkstoffe sind NBR mit Ozonbeständigkeit und FKM, andere Werkstoffe sind auf Anfrage möglich.
V-Ring VS
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen
Schmutzdichtung von Wellendurchtritten mit verbessertem Festsitz
Werkstoffe
Elastomere
Technische Werte
Material
Druck
-
Temperatur
-30°C / +100°C (werkstoffabhängig)
Geschwindigkeit
bis 8 m/s
bis 12 m/s bei axialer Sicherung
bis 12 m/s bei axialer Sicherung
Druck
-
Temperatur
-20°C / +200°C (werkstoffabhängig)
Geschwindigkeit
bis 8 m/s
bis 12 m/s bei axialer Sicherung
bis 12 m/s bei axialer Sicherung
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
