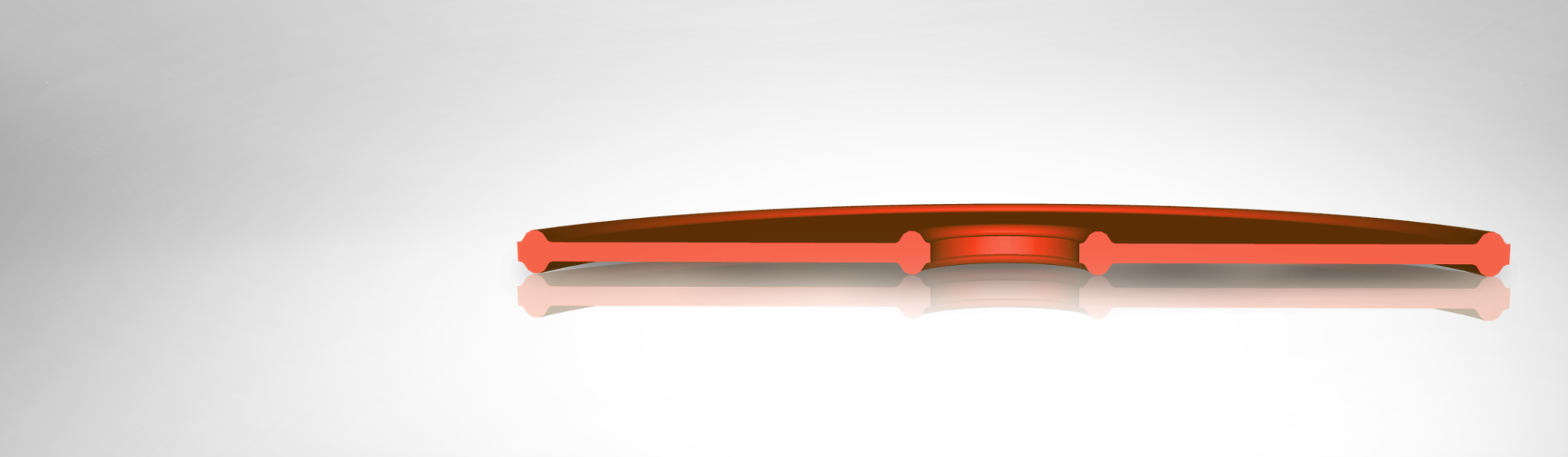

Flachmembrane (2)

Membranen Flachmembrane

Flachmembranen sind ebene, elastische Membranen, die insbesondere für Anwendungen mit sehr kleinen Hüben eingesetzt werden. Durch ihre einfache und platzsparende Bauform lassen sie sich in unterschiedliche technische Systeme integrieren.

Je nach Anforderungen können Flachmembranen aus unterschiedlichen Elastomerwerkstoffen gefertigt und mit einer geeigneten Gewebeverstärkung ausgeführt werden. Dadurch lassen sich unterschiedliche Anforderungen an Belastbarkeit, Medienbeständigkeit und Lebensdauer berücksichtigen.

Welche Vorteile bieten Flachmembranen?

  • Kompakte Bauweise – Die flache Geometrie ermöglicht eine geringe Bauhöhe und erleichtert die Integration bei begrenztem Bauraum.
  • Für sehr kleine Hübe geeignet – Die Bauform eignet sich besonders für Anwendungen mit geringen Bewegungswegen.
  • Wirtschaftliche Herstellung – Die einfache Geometrie ermöglicht eine vergleichsweise kosteneffiziente Fertigung.
  • Verschiedene Ausführungen möglich – Je nach Anforderungen können unterschiedliche Elastomerwerkstoffe und gegebenenfalls Gewebeverstärkungen eingesetzt werden

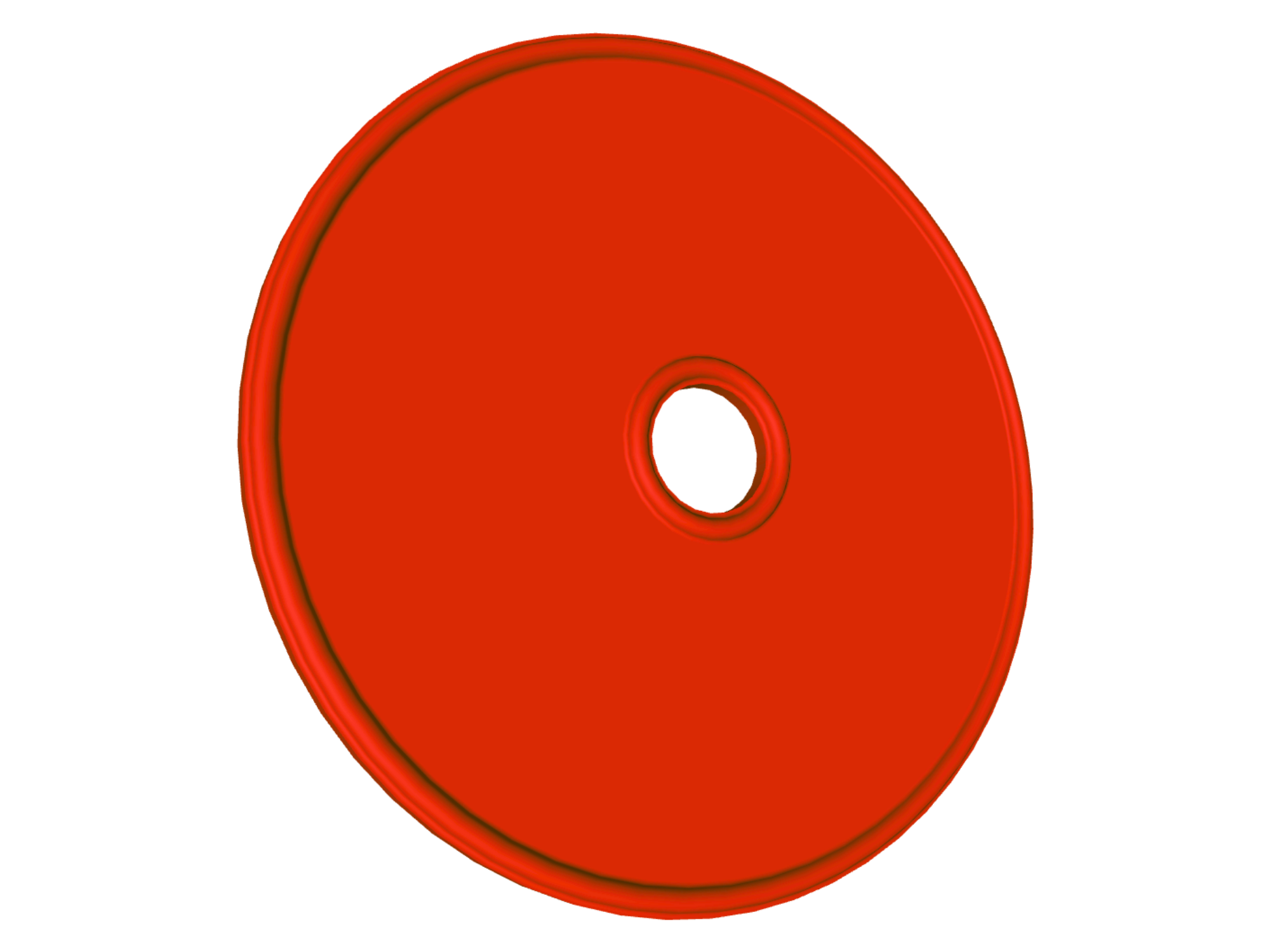

Flachmembranen

Flachmembranen
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen Typische Anwendungsbereiche für Flachmembranen sind Hochdruckregler, Manometerschutzvorrichtungen und bestimmte Membranpumpentypen.
Werkstoffe Elastomere, PTFE mit Füllstoffe, Gewebeverstärkung, Metalle

Technische Werte

Material
Druck 0,07 MPa
Temperatur -50°C / +80°C (Abhängig vom Material)
Geschwindigkeit Abhängig vom Anwendungsdesign
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Downloads
Broschüre

Wo werden Flachmembranen eingesetzt?

Flachmembranen werden vor allem bei Anwendungen mit sehr kleinen Hüben eingesetzt. Durch ihre geringe Bauhöhe eignen sie sich auch für Konstruktionen mit begrenztem Bauraum.

Typische Einsatzbereiche sind beispielsweise:

  • Mess- und Regeltechnik
  • Membran-Gaspumpen mit Vakuum
  • Steuerungstechnik
  • pneumatische und hydraulische Anwendungen
  • Anwendungen zur Druckübertragung
  • kompakte technische Baugruppen

Die konkrete Ausführung richtet sich nach den Anforderungen der jeweiligen Anwendung.

Ausführungen und Werkstoffe

Flachmembranen können aus unterschiedlichen Elastomerwerkstoffen gefertigt werden. Abhängig von den Anforderungen können geeignete Gewebeverstärkungen eingesetzt werden.

Bei der Auswahl werden unter anderem das eingesetzte Medium, die Temperatur, der Druck, die erforderliche Beweglichkeit und die gewünschte Lebensdauer berücksichtigt.


Sie benötigen eine Sonderlösung? Gemeinsam entwickeln wir Ihre Membrane, welche exakt auf Ihre Anforderungen abgestimmt ist.
