Was ist eine Tellerformmembran?

Tellerformmembranen sind elastische Dichtelemente mit einer tellerförmig gewölbten Geometrie. Durch ihre spezielle Form können sie mittlere Hübe aufnehmen und gleichzeitig eine definierte Rückstellkraft erzeugen.

Die Bauform eignet sich insbesondere für Anwendungen, bei denen ein stabiles und reproduzierbares Bewegungs- oder Schaltverhalten erforderlich ist. Je nach Einsatzbereich können Tellerformmembranen individuell hinsichtlich Werkstoff, Geometrie und Ausführung angepasst werden.

Welche Vorteile bieten Tellerformmembranen?

  • Definierte Rückstellkraft – Die tellerförmige Geometrie unterstützt ein kontrolliertes Bewegungs- und Rückstellverhalten.
  • Hohe Eigenstabilität – Die gewölbte Form verleiht der Membran eine hohe Formstabilität.
  • Für mittlere Hübe geeignet – Die Bauform ist für Anwendungen mit mittleren Bewegungswegen ausgelegt.
  • Reproduzierbares Ansprechverhalten – Die definierte Geometrie unterstützt ein gleichmäßiges Schalt- und Bewegungsverhalten.
  • Individuell auslegbar – Werkstoff, Abmessungen und Geometrie können an die Anwendung angepasst werden.

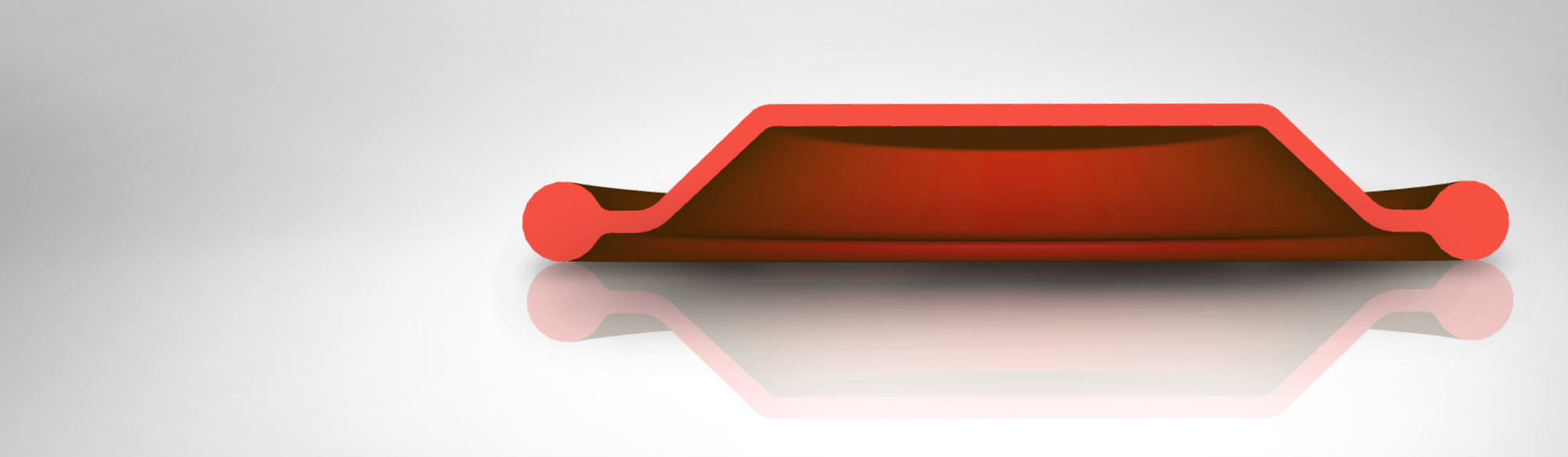

Tellerformmembrane

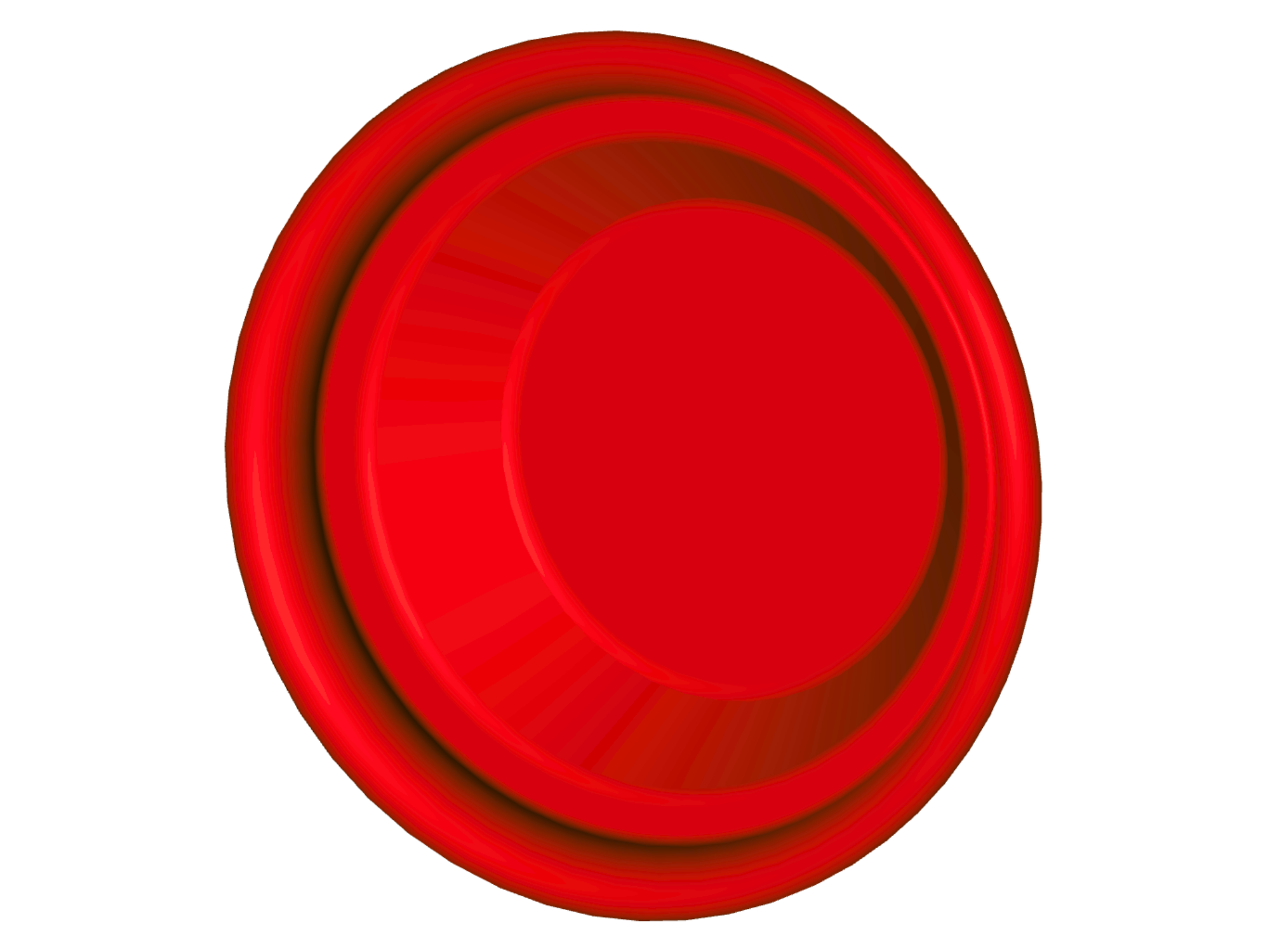

Tellerformmembrane
Einsatzmöglichkeiten
Statisch
Dynamisch
Einfachwirkend
Doppeltwirkend
Linear
Rotierend
Oszilierend
Hauptanwendungen Steuerelemente im Automobilbau, pneumatische Stellmotoren, Druckregler für Gase und Flüssigkeiten sowie Dosierpumpen.
Werkstoffe Elastomere, PTFE mit Füllstoffe, Gewebeverstärkung, Metalle

Technische Werte

Material
Druck 0,07 MPa
Temperatur -50°C / +120°C (Abhängig vom Material)
Geschwindigkeit Abhängig vom Anwendungsdesign
Maximalwerte Temperatur, Geschwindigkeit und Druck nicht gleichzeitig zum
Einsatz bringen! Die Werte variieren je nach Werkstoff und Medien. Bei Rückfragen kontaktieren Sie unsere Anwendungsberater - wir haben für Sie die passende Lösung.
Downloads
Broschüre

Wo werden Tellerformmembranen eingesetzt?

Tellerformmembranen kommen überall dort zum Einsatz, wo eine elastische Abdichtung mit definiertem Bewegungs- und Rückstellverhalten benötigt wird.

Typische Einsatzbereiche sind beispielsweise:

  • Mess- und Regeltechnik
  • Steuer- und Schaltanwendungen
  • Pneumatische und hydraulische Systeme
  • Druck- und Kraftübertragung
  • Technische Geräte und Anlagen
  • Anwendungen mit mittleren Hüben

Die konkrete Ausführung richtet sich nach den jeweiligen Betriebsbedingungen und Anforderungen der Anwendung.

Sie benötigen eine Sonderlösung? Gemeinsam entwickeln wir Ihre Membrane, welche exakt auf Ihre Anforderungen abgestimmt ist.
